Plot routier solaire inox de dernière génération GPS.

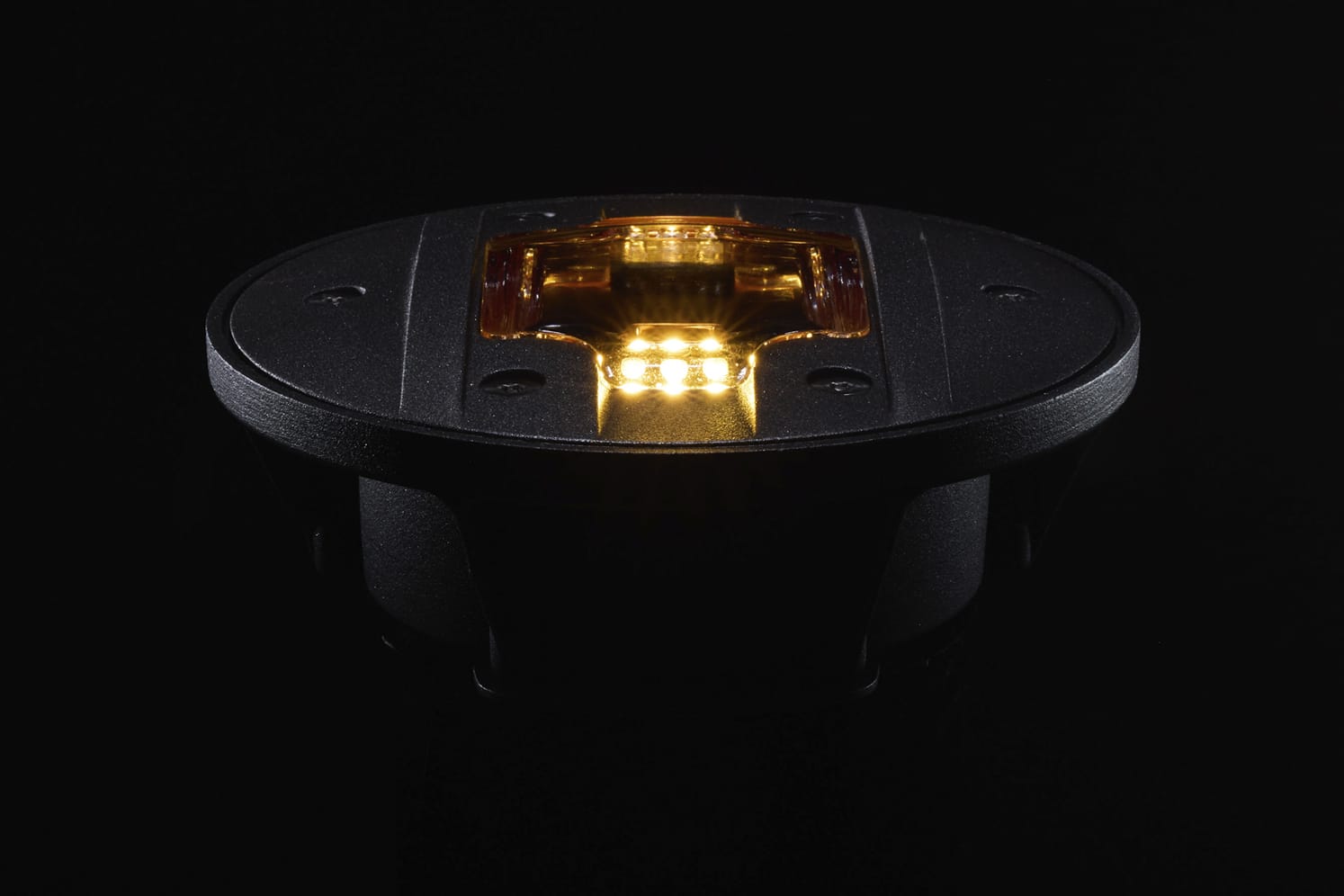

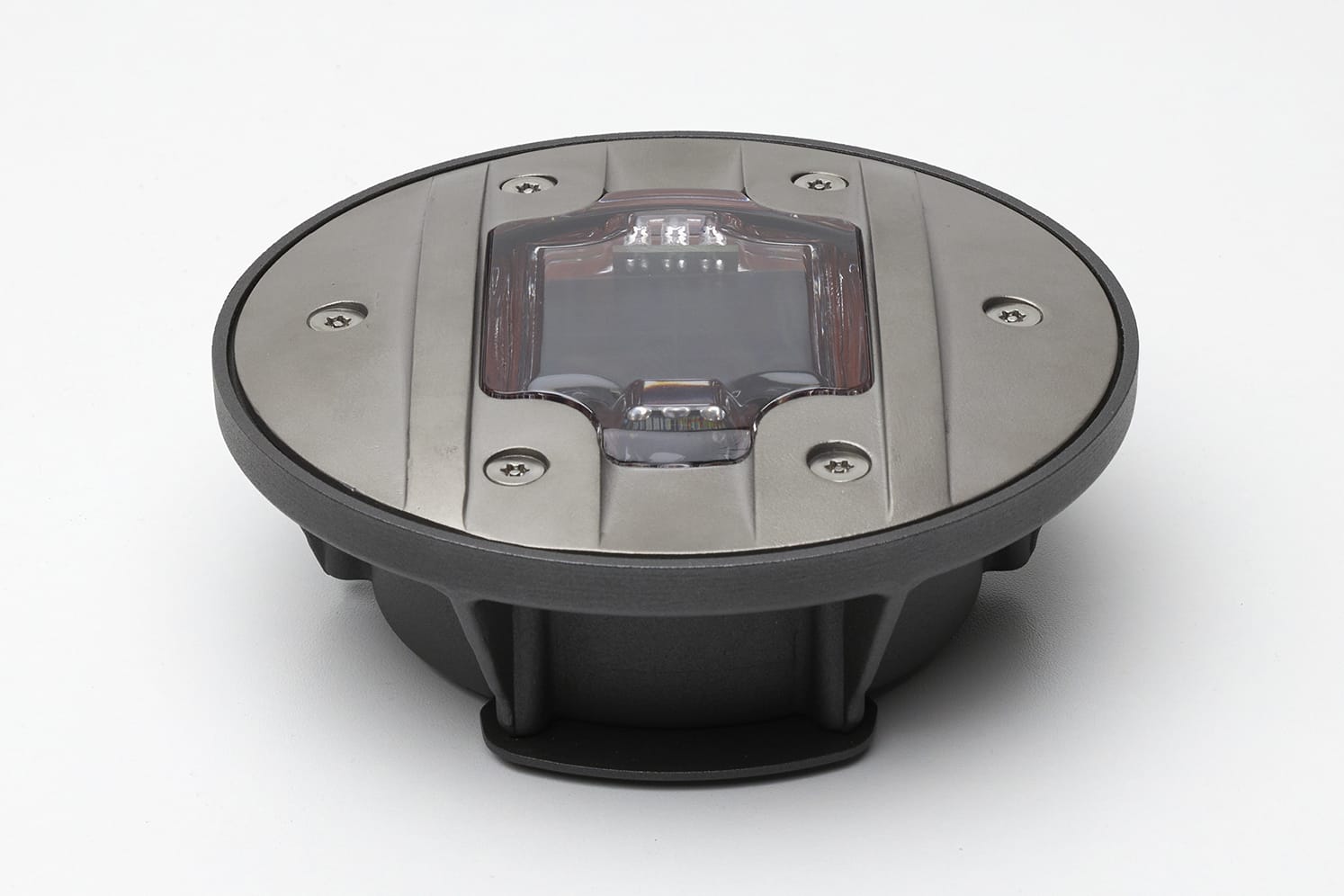

Grâce à sa technologie GPS intégrée, le modèle encastré ECO-160 X (INOX) permet un clignotement synchronisé de tous les plots solaires sur un même site.

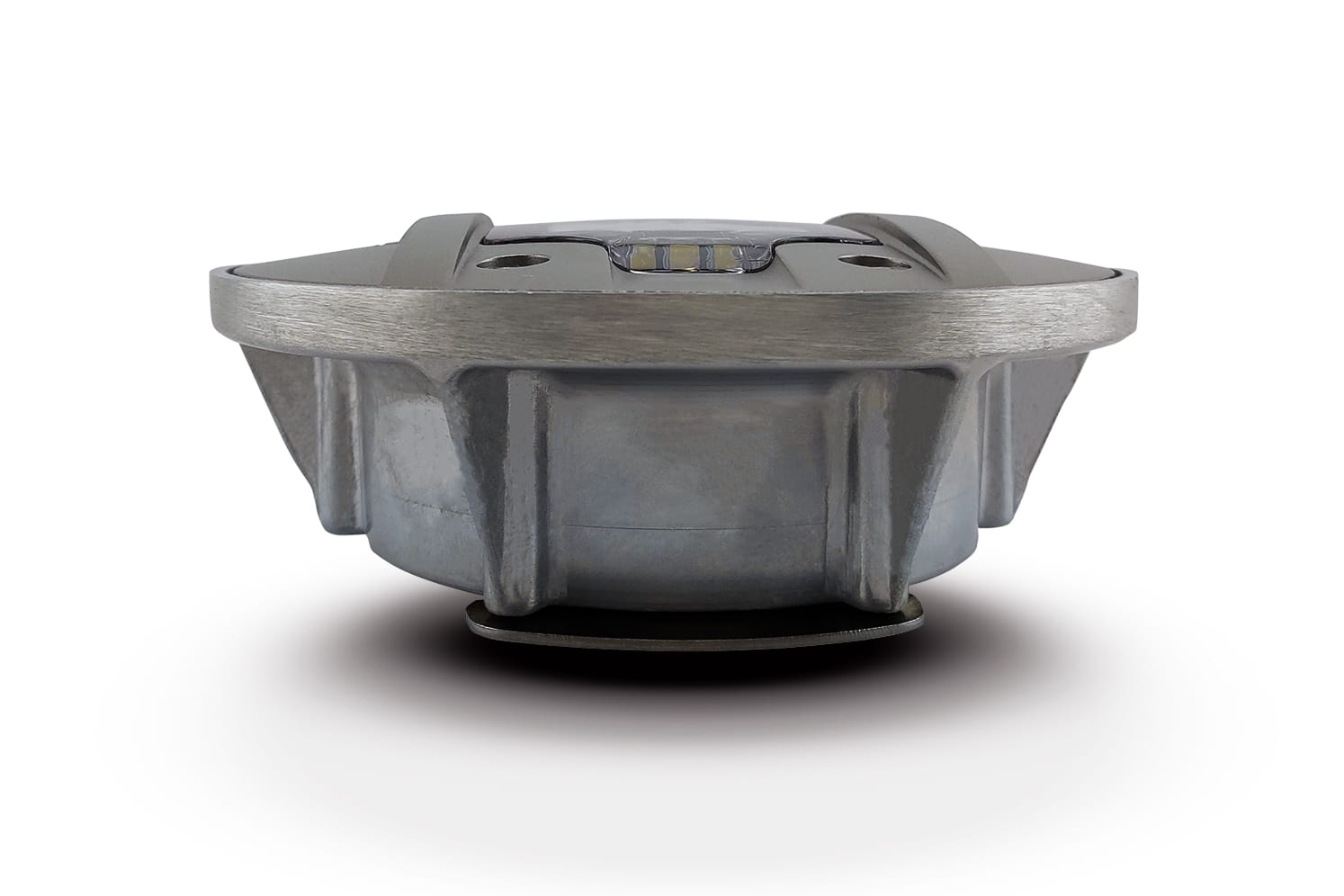

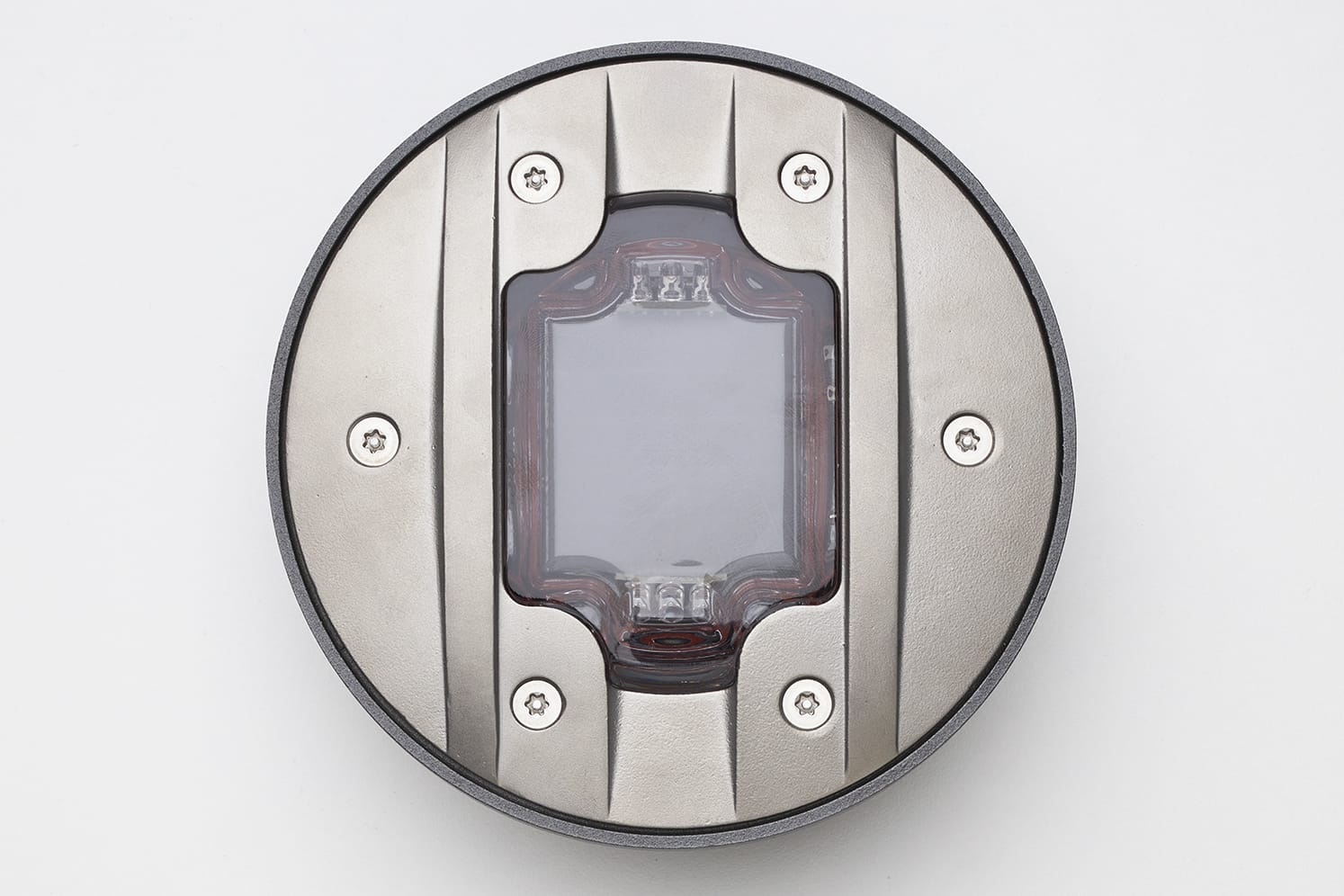

Design exclusif avec 2 arceaux de protection le long du module solaire. Aucune saillie aux extrémités du plot. Maintenance aisée.

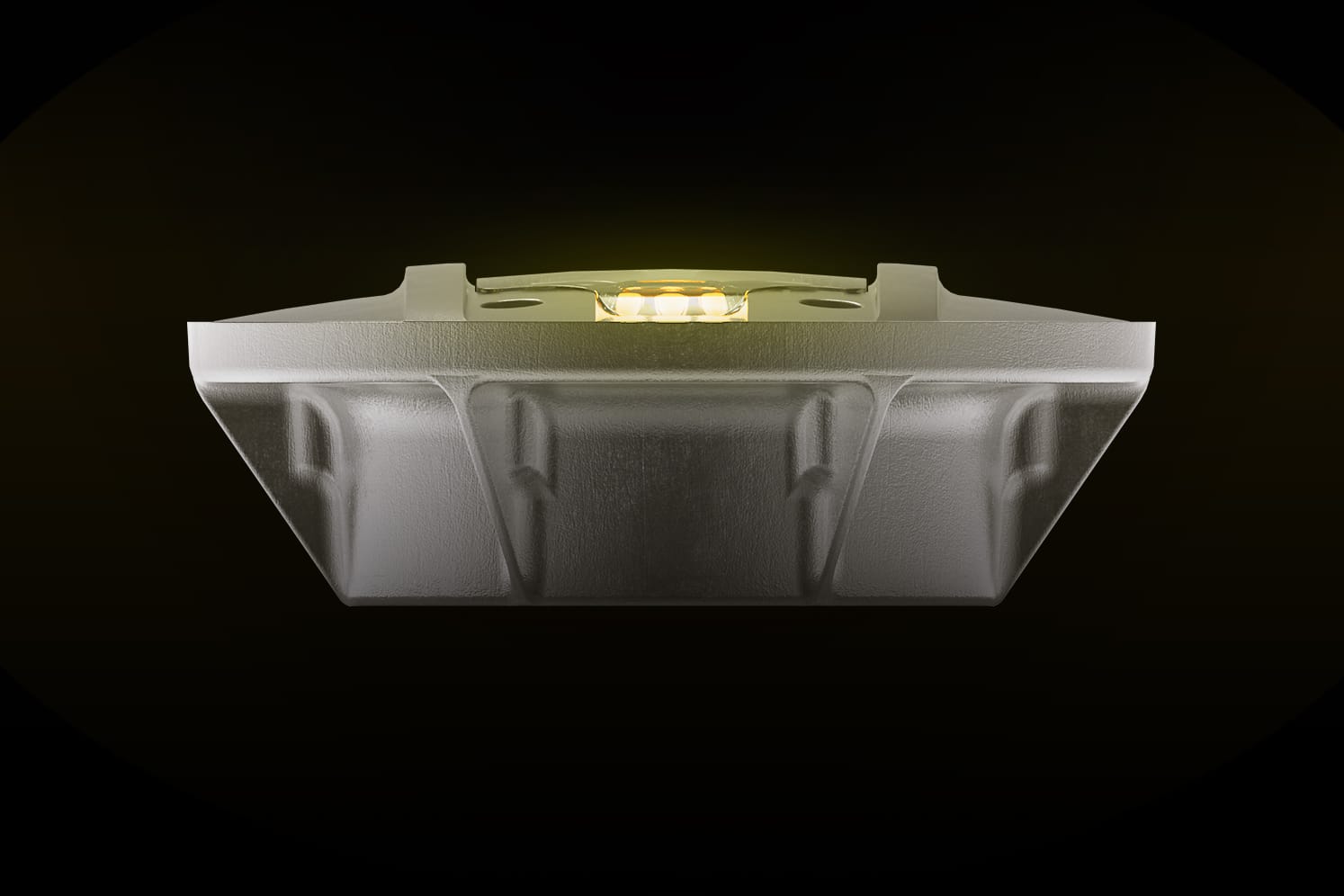

Module optique bombé devant les LED pour l’évacuation des saletés et la visibilité.

Résistance
Piéton
Cycliste
Voiture
Camion
40T
Standards
IK10+ (100 Joules)
IP68 (5 Mètres)
Couleurs LED
Rouge
Ambre
2700K
3000K
4000K
6500K
Vert
Bleu
Balisage

1 LED, 2 LED, 3 LED, 4 LED, 5 LED, 6 LED, Fixe, Clignotant synchronisé

Personnalisation

Capot inox

Recyclage
Ecosystem
Screlec
Certifications
RoHS
CE
CapTronic

CARACTÉRISTIQUES TECHNIQUES

Dimensions et poids
Diamètre supérieur : 160 mm.
Hauteur totale : 57 mm.
Profondeur d’encastrement : 47 mm.
Saillie hors chaussée : 0 mm aux extrémités / 10 mm au centre.
Poids : environ 1,5 Kg.

Matériaux
Alliage inox 329LN (capot), Aluminium (cuve), Polycarbonate (module optique), Silicium (module photovoltaïque),
Recyclage pris en charge par ECOSYSTEM.

Stockage de l’énergie
1. Condensateur.
2. Accumulateur Ni-Mh. (Obligatoire pour clignotement synchronisé par GPS).

Maintenance
Remplacement du module LED solaire par les 6 vis du capot.

Températures d’utilisation
-30°C à +85°C.

Indices de protection
IP 68 (étanchéité).
IK 10 (résistance à l’impact).

Résistance à la pression
Plot adapté au passage de poids lourds 40 tonnes.

CARACTÉRISTIQUES LUMINEUSES

Balisage unidirectionnel ou bidirectionnel, 1 à 3 LED par côté. Mode fixe ou clignotant (2.5 flashs par seconde ±10%).

Option GPS pour la synchronisation du clignotement entre les plots et sans aucun câblage (1 flash par seconde ±10%).

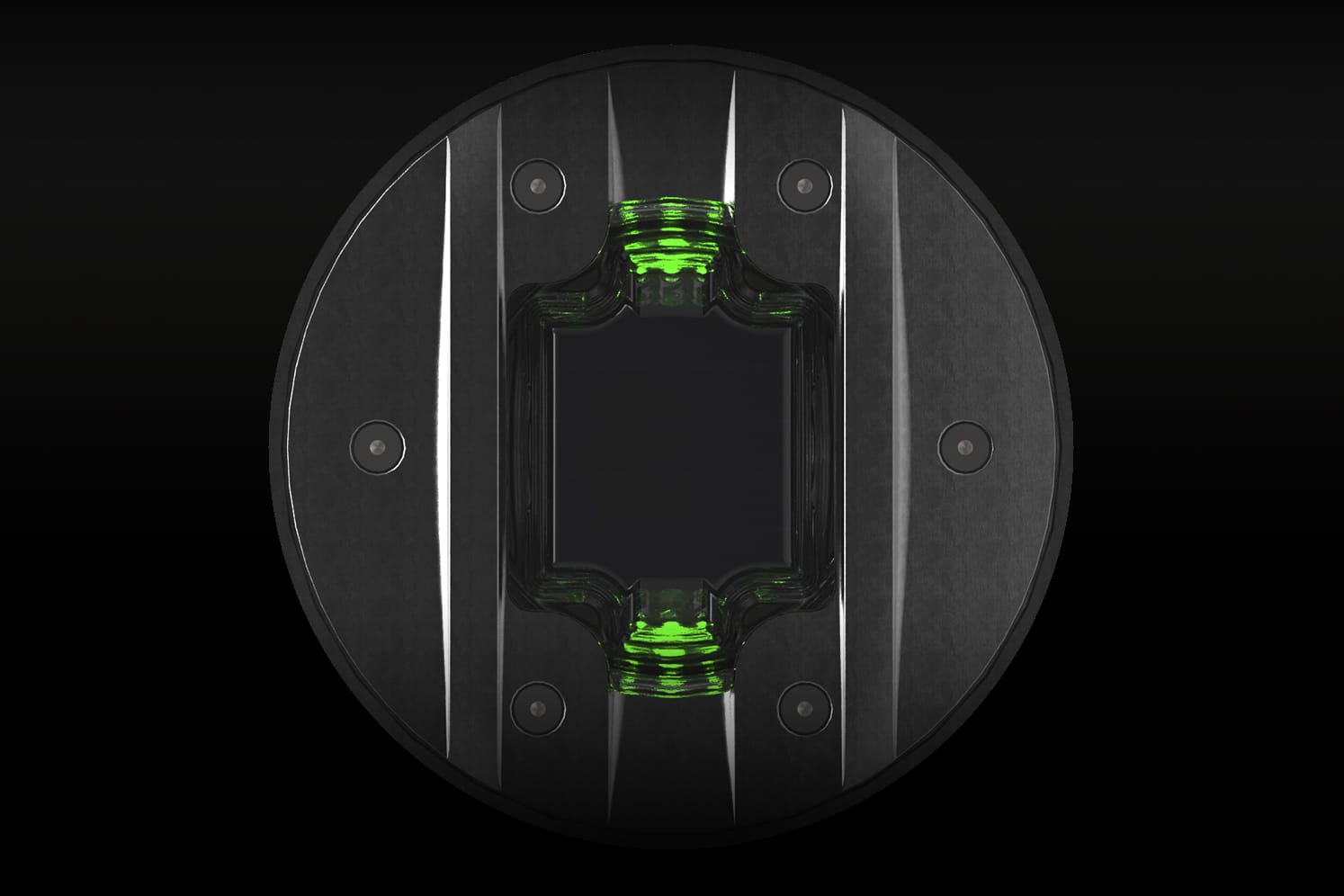

Coloris LED : blanc 3000K, blanc 4000K, blanc 6500K, bleu, vert, rouge, ambre.

Installation

Choix de la colle – Pour une installation sur un site où des véhicules sont amenés à circuler sur les plots, nous préconisons l’utilisation des colles Sikadur 30 ou Sikadur 42. L’installation doit se faire à des températures adaptées et en respectant le temps de séchage avant la remise en circulation (voir notice de la colle). Tout autre choix de colle engage l’installateur.

1 – Après avoir repéré l’emplacement des plots, faire un carottage circulaire de diamètre minimum 170 mm et de profondeur minimum 70 mm. Les ailettes de pose ne sont utilisables que pour des carottages de 174 mm maximum.

2 – Brosser et nettoyer soigneusement le trou afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle.

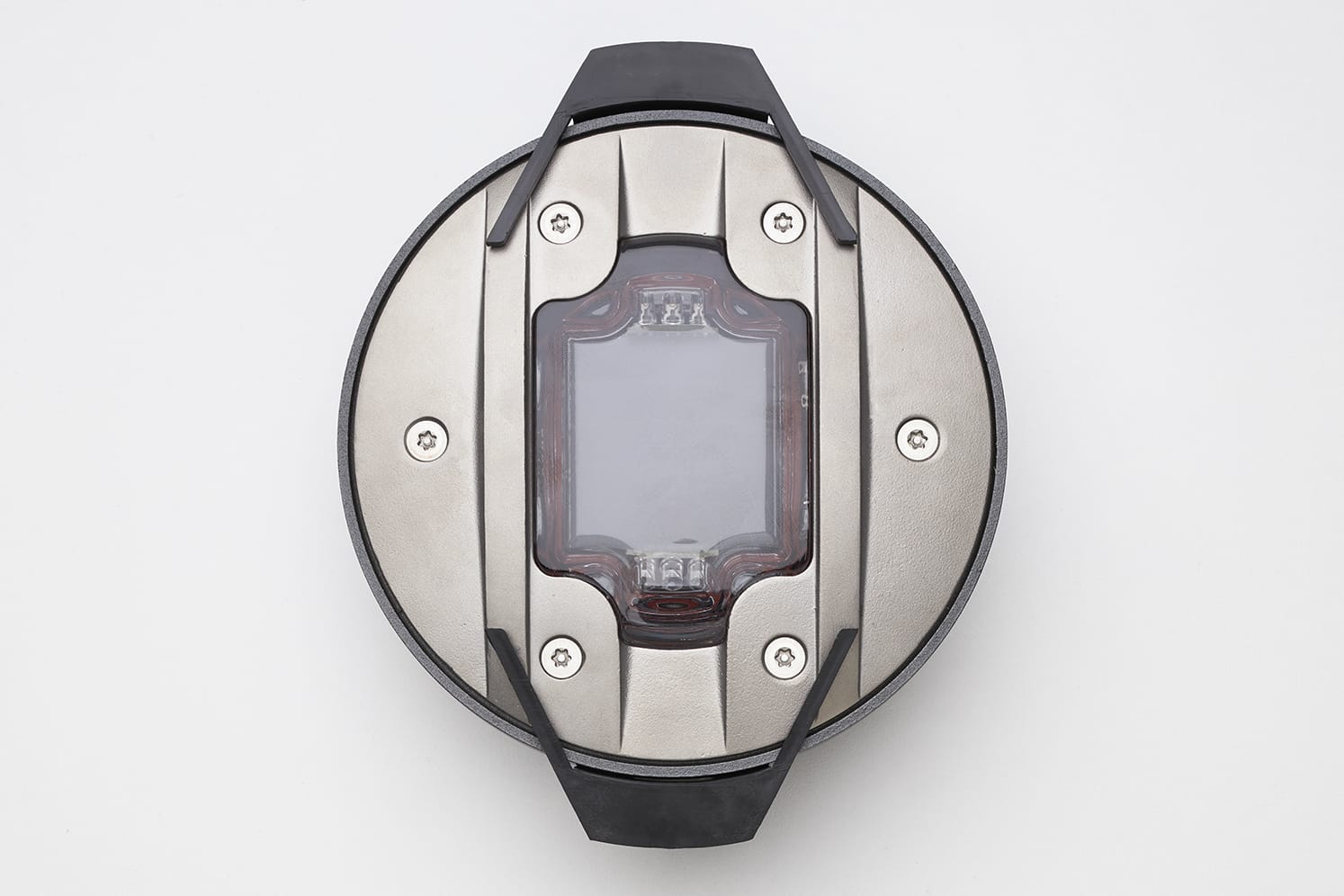

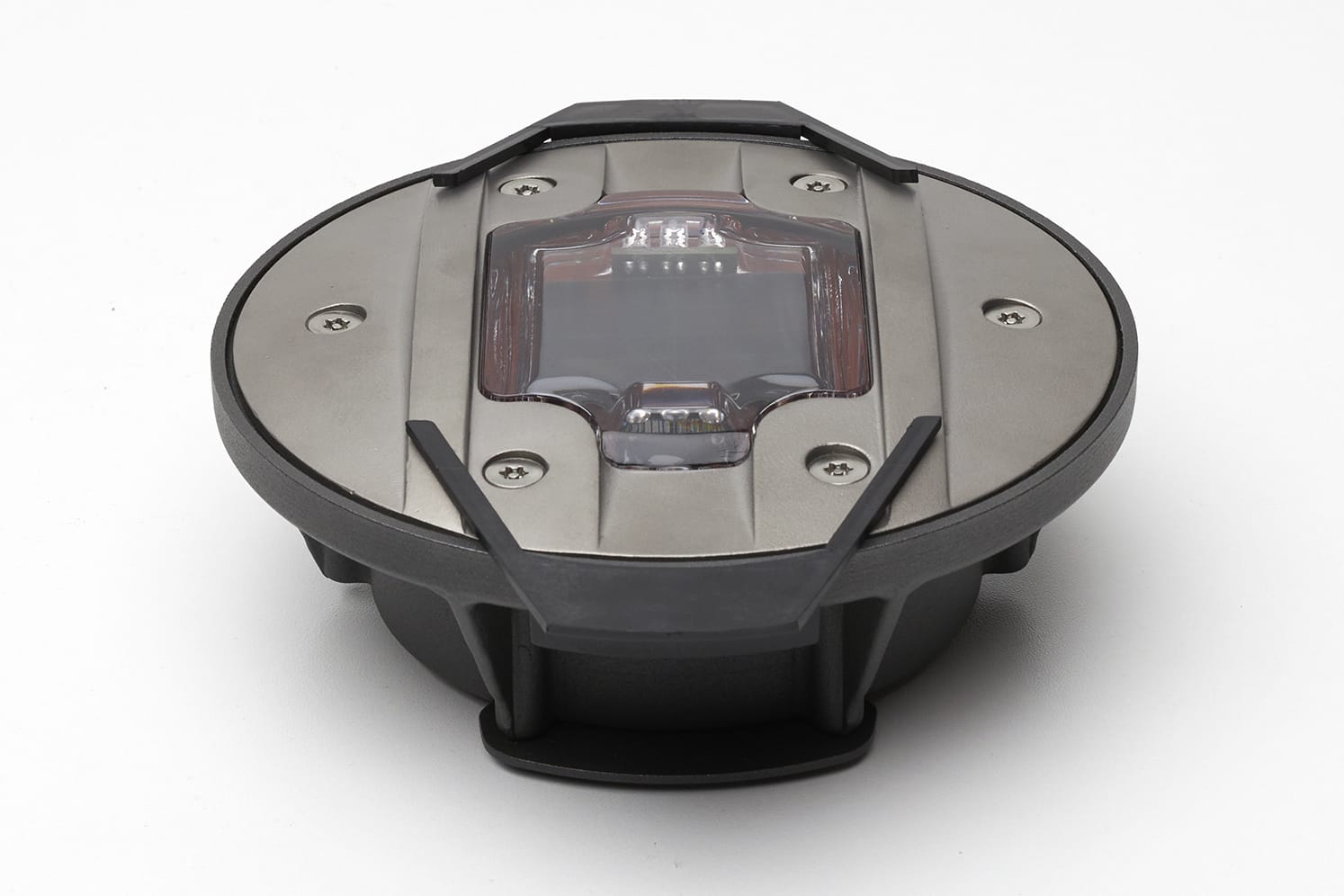

3 – Remplir le trou avec suffisamment de produit de scellement : après avoir installé les ailettes d’aide à la pose sur le plot, insérer celui-ci dans le carottage. La colle doit remonter jusqu’au niveau affleurant du sol lorsque les ailettes viennent reposer sur le bord du trou. Veiller à l’orientation des LED lors de cette étape.

4 – Maintenir un poids sur le plot et laisser prendre le scellement suffisamment longtemps avant toute sollicitation mécanique. Penser à lisser le joint pour une installation soignée. Une fois le scellement sec et robuste, casser les ailettes de pose afin de retirer la partie émergente.

Remarque – Tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les LED.

Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.

Durée de vie et garantie

STOCKAGE DE L’ENERGIE
a. Condensateur : durée de vie moyenne supérieure à 10 ans. Garantie 2 ans*
b. Accumulateur Ni-Mh : durée de vie moyenne supérieure à 7 ans. Garantie 2 ans*

Maintenance aisée par les 6 vis du capot inox sans desceller la cuve encastrée.

* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.

Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.
