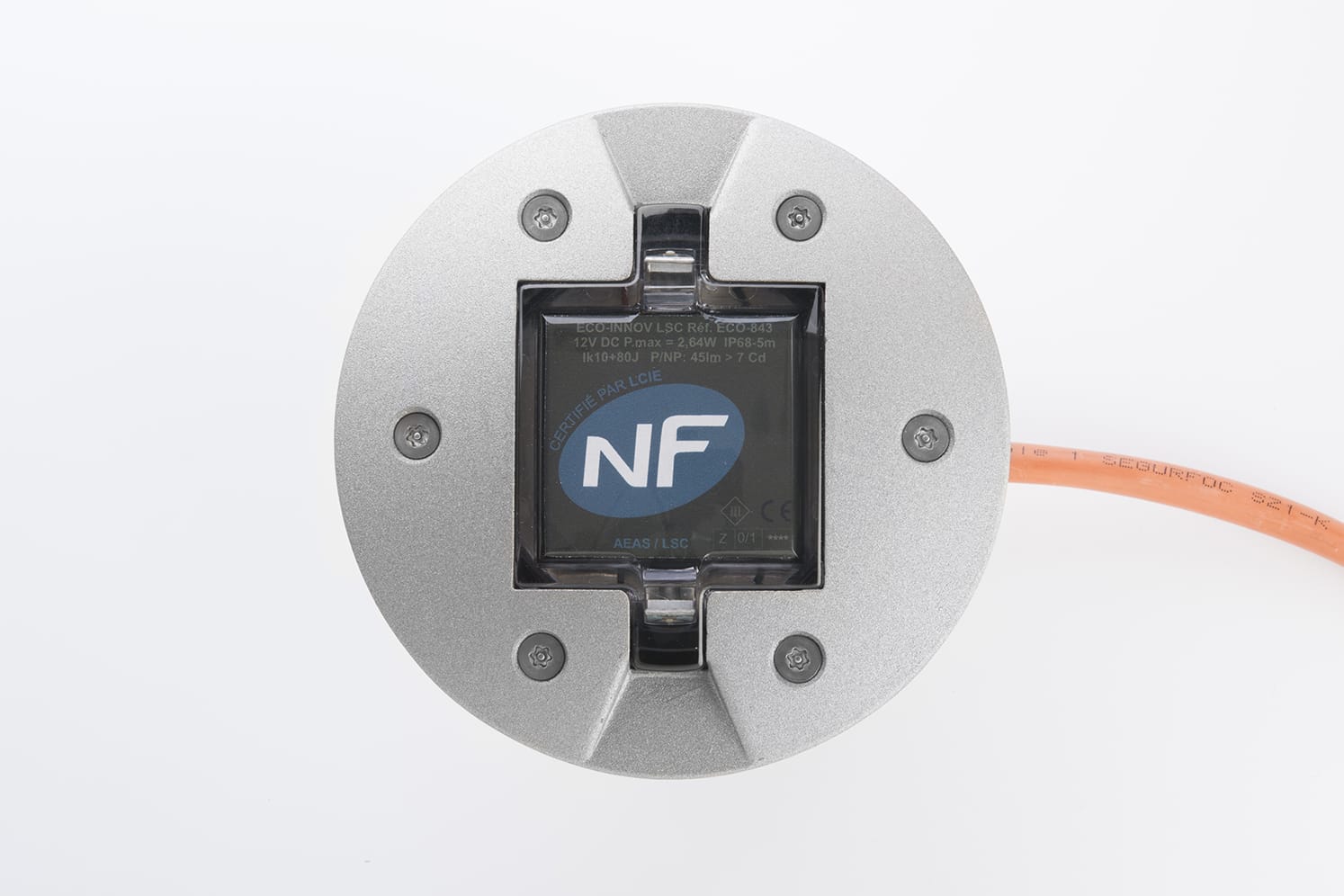

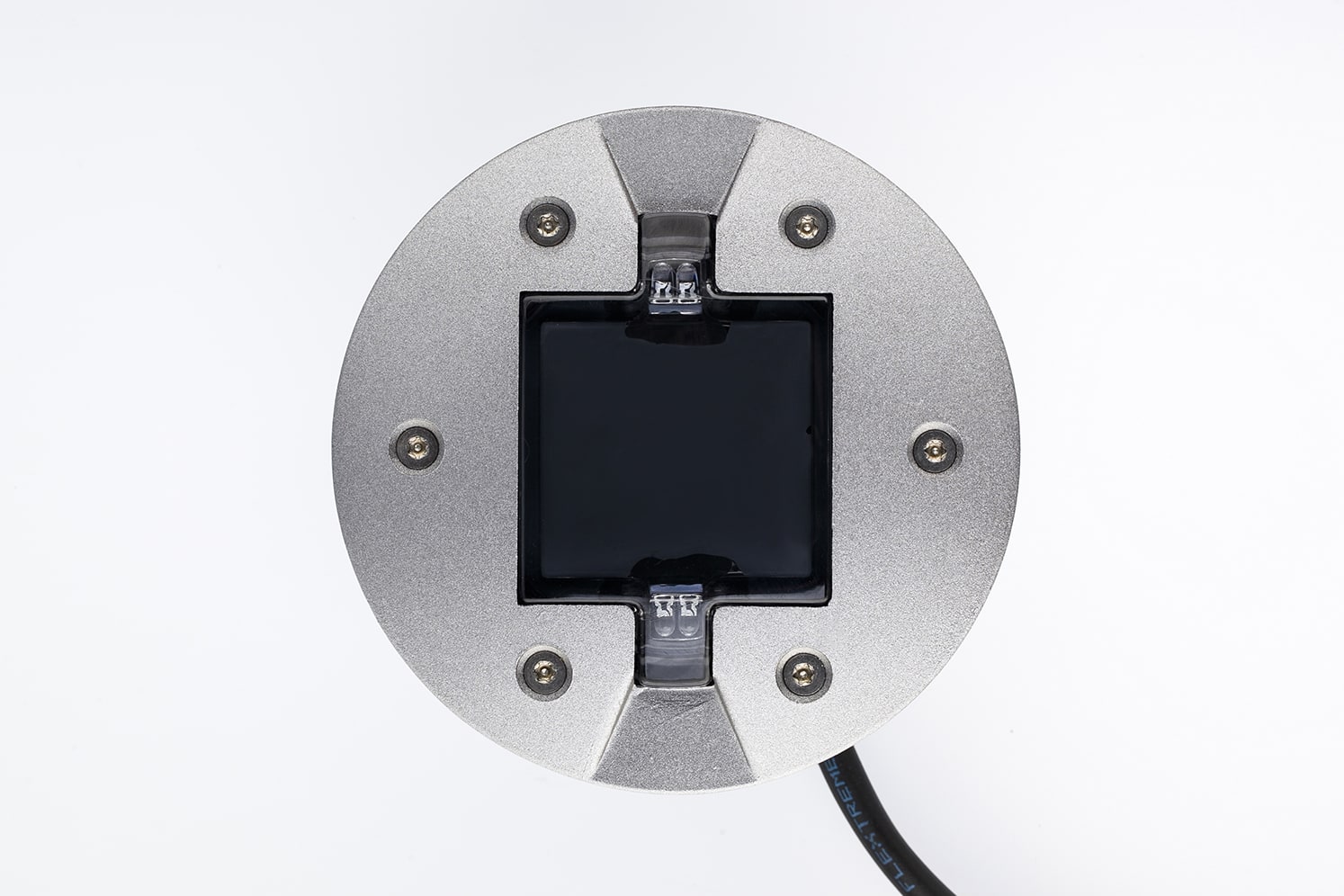

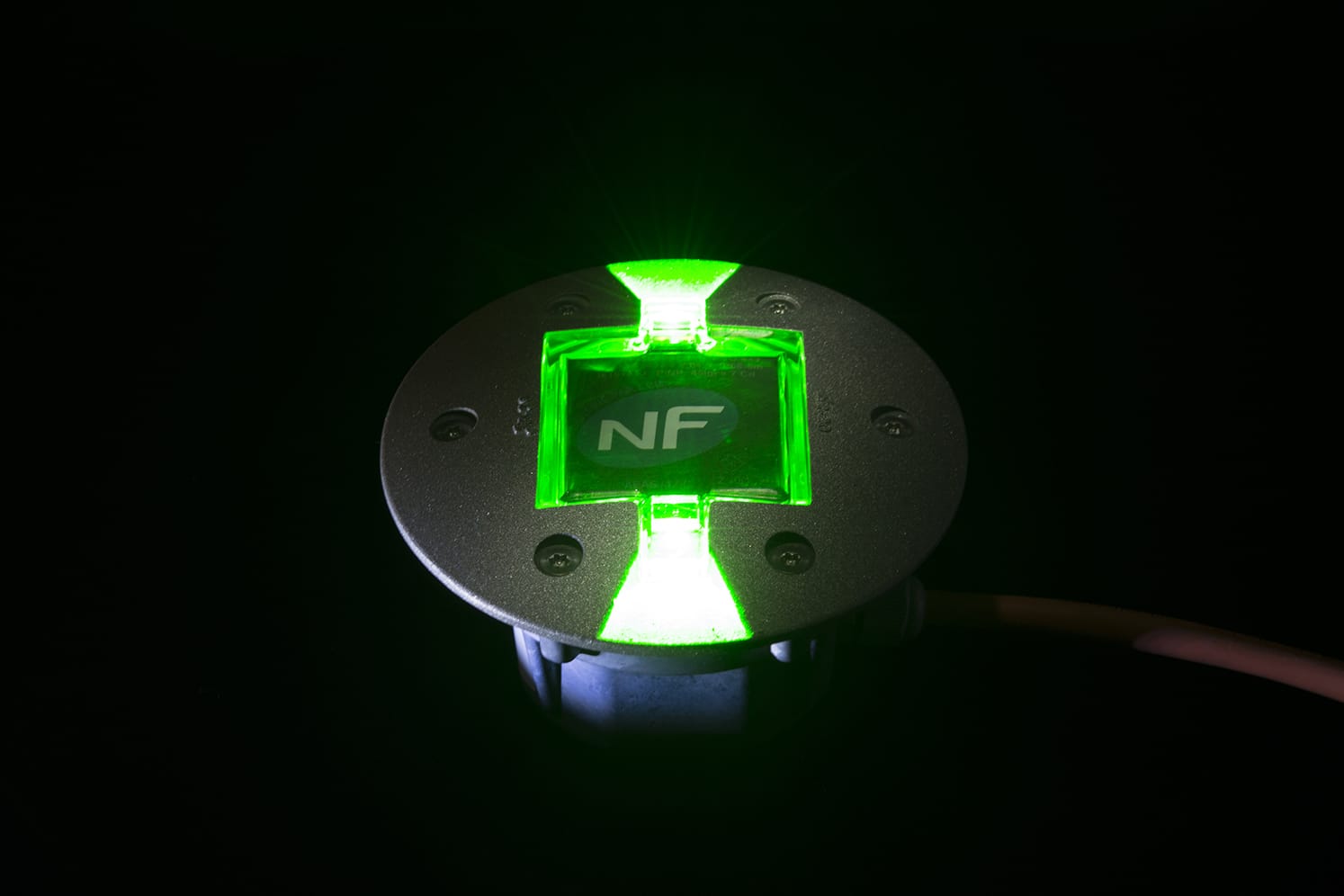

Plot LED encastré pour piste cyclable et chemin piéton

Le ECO-843 est une solution de balisage lumineux très basse tension à faible consommation énergétique. Aspect clou de chaussée pour une intégration urbaine et architecturale (filaire encastré TBT). Faible saillie pour les piétons et les deux-roues. Lumière rasante avec 1 ou 2 LED par coté. Maintenance aisée par le capot.

Résistance
Piéton
Cycliste
Voiture
Standards
IK10+ (100 Joules)
IP68 (5 Mètres)
Couleurs LED
Rouge
Ambre
2700K
3000K
4000K
6500K
Vert
Bleu
Balisage

2 LED, 4 LED, Fixe, Clignotant, Clignotant synchronisé, Séquentiel, Rasant

Personnalisation

Capot aluminium, Capot anodisé, Capot thermolaqué (RAL au choix), Blason, Logo, Câblage sur mesure

Recyclage
Ecosystem
Certifications
RoHS
CE
Veritas
CapTronic

CARACTÉRISTIQUES TECHNIQUES

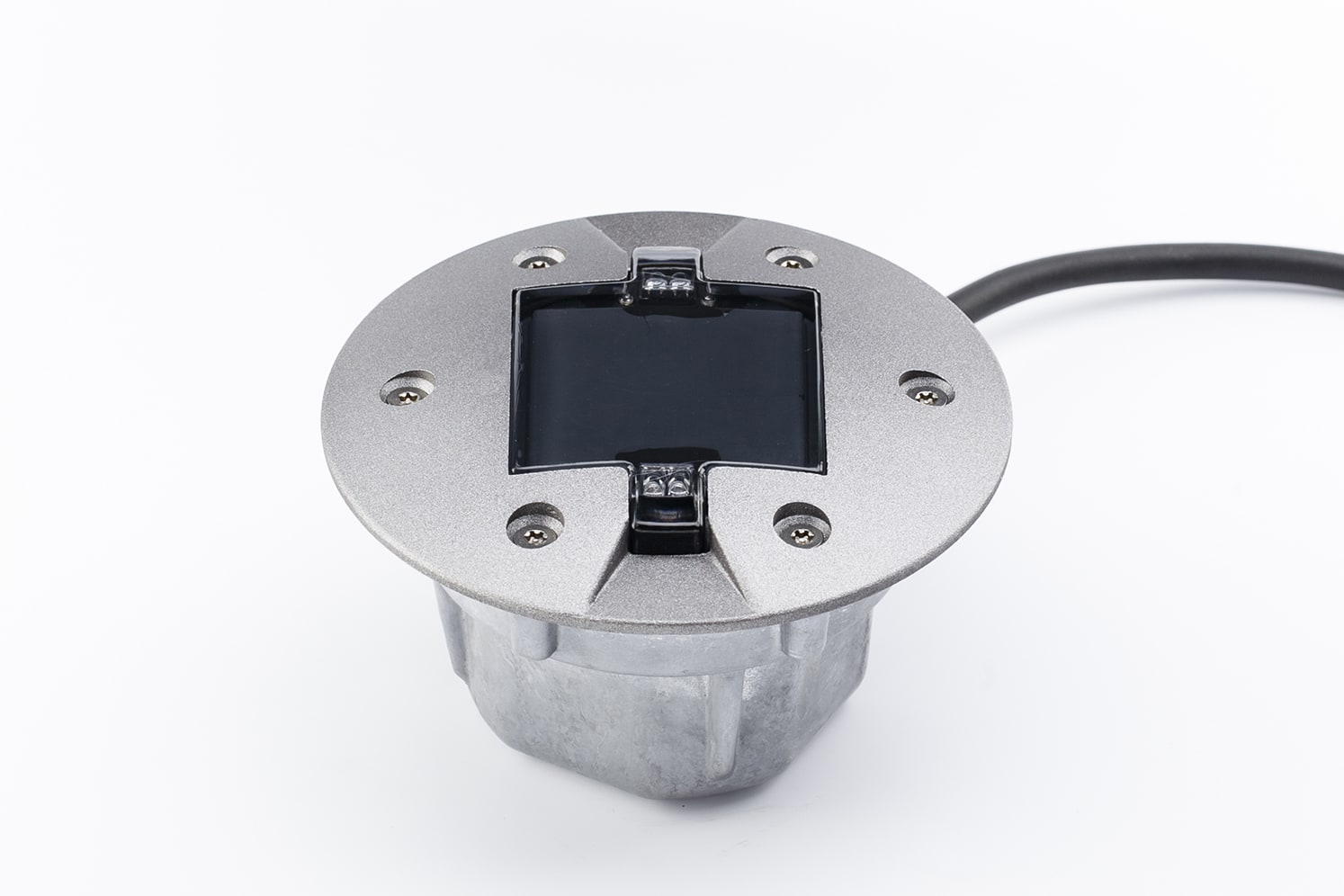

Dimensions et poids
Diamètre supérieur : 145 mm. Hauteur totale : 87 mm.
Saillie hors chaussée : 3 mm aux extrémités / 15 mm au centre.
Poids : environ 1 Kg.

Matériaux
Polycarbonate, aluminium.
Recyclage pris en charge par ECOSYSTEM.

Alimentation et consommation
12Vdc ou 24Vdc / 0.24W à 0.96W.

Classe électrique
Classe III.

Températures d’utilisation
-30°C à +85°C.

Indices de protection
IP 68 – 5 mètres (résistance à l’étanchéité).
IK 10+ 100 Joules (résistance à l’impact).

Résistance à la pression
Adapté au passage des piétons, cycles et véhicules légers.

CARACTÉRISTIQUES LUMINEUSES

Balisage unidirectionnel 2 LED ou bidirectionnel 2×2 LED.
Mode fixe, clignotant ou séquentiel.

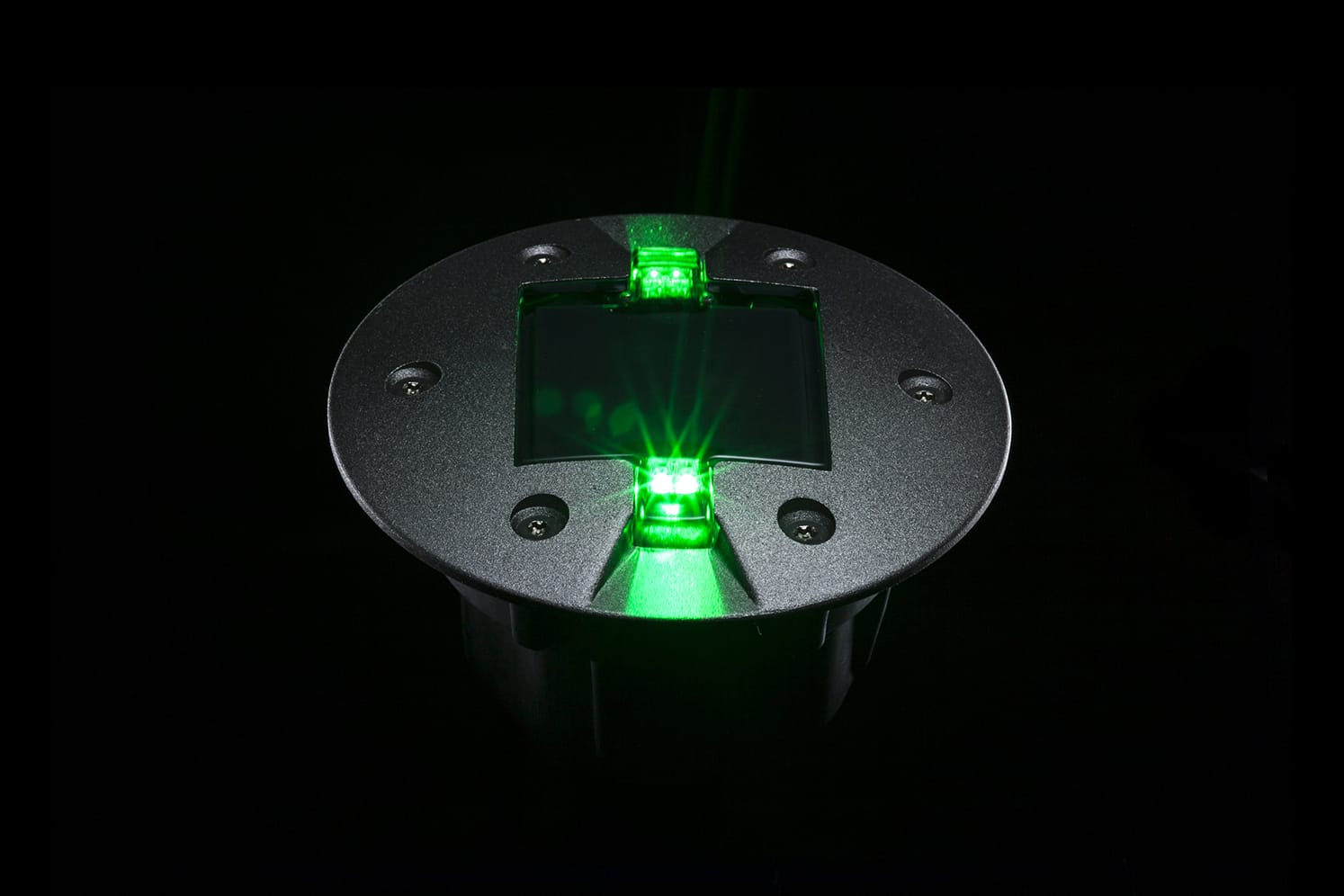

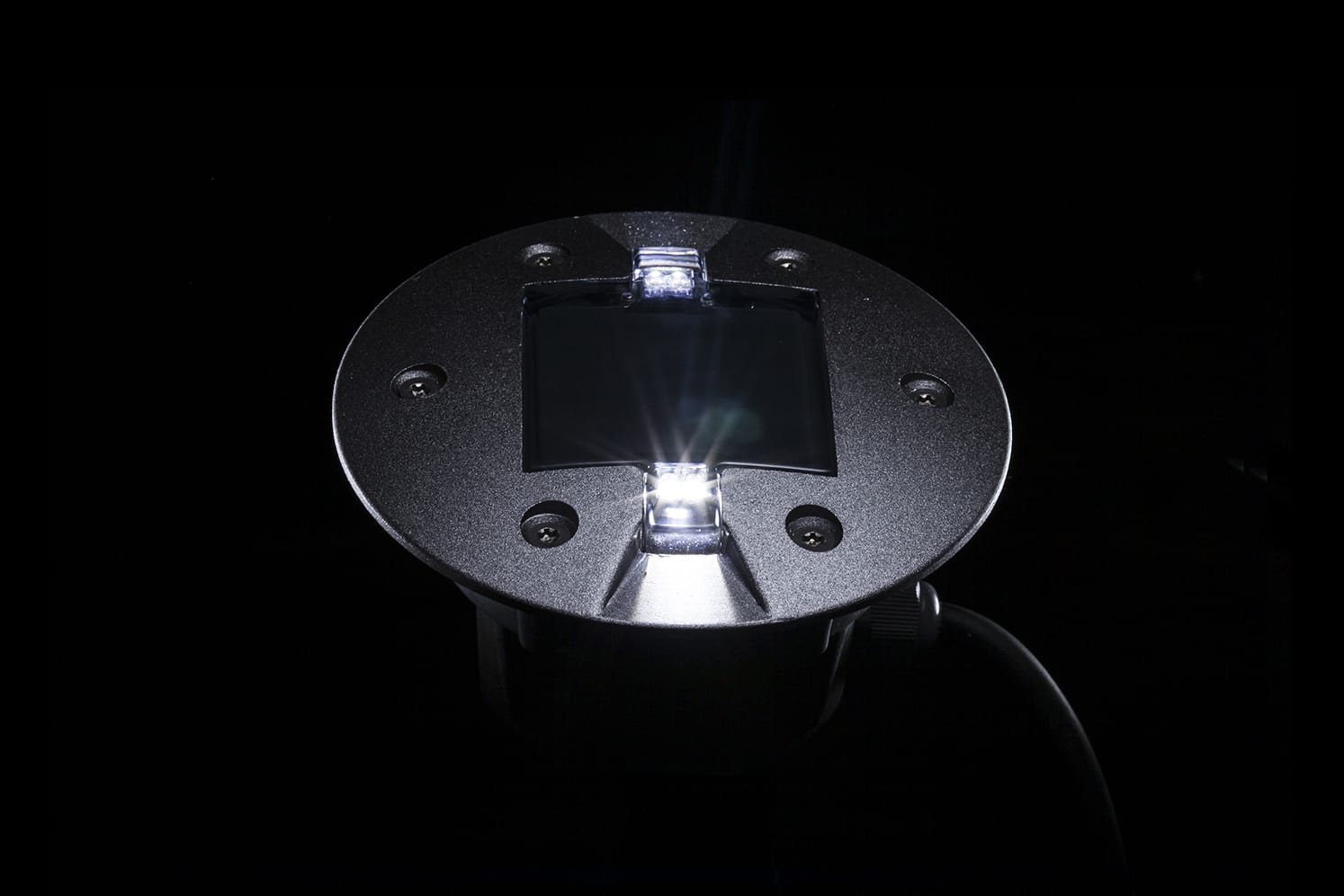

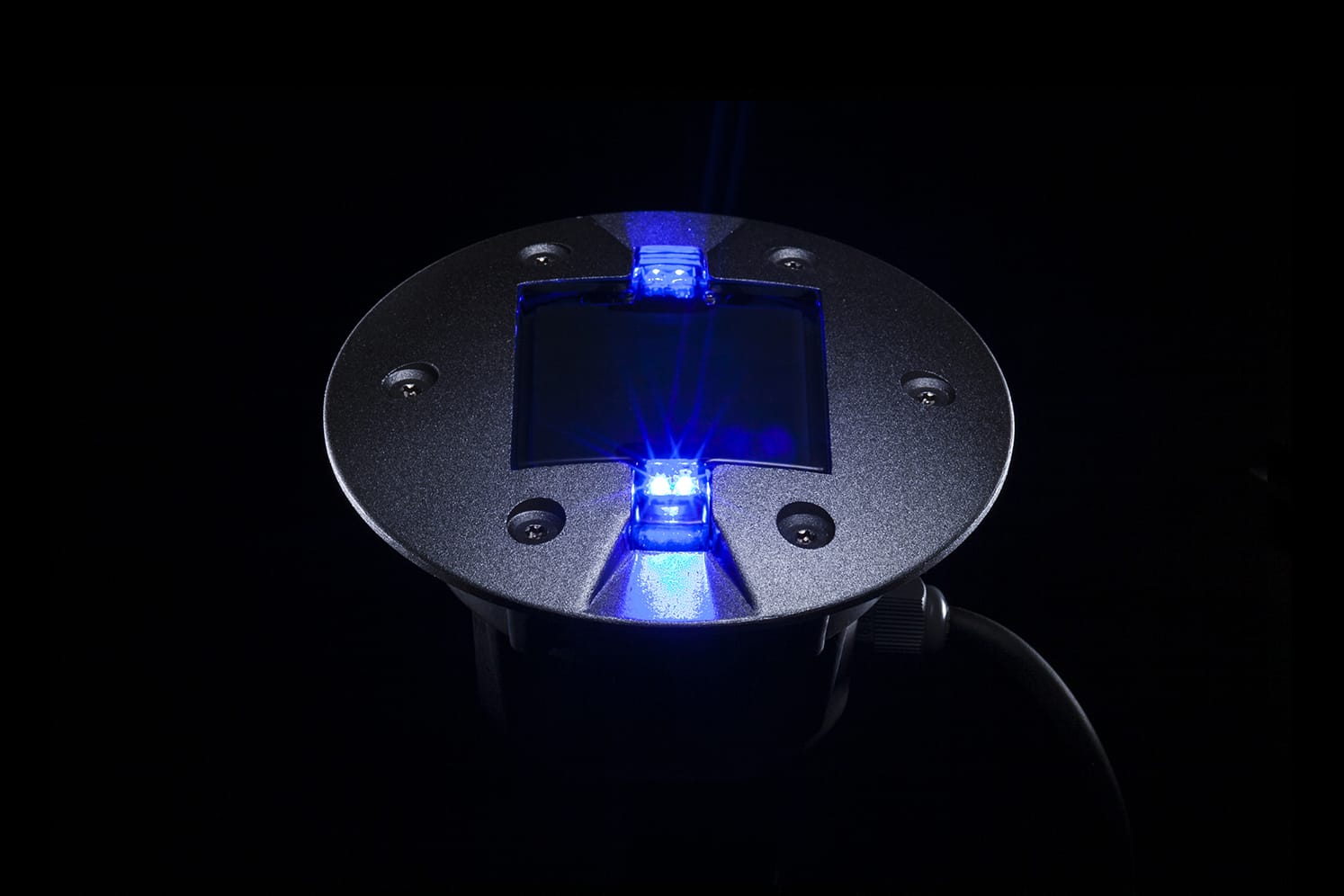

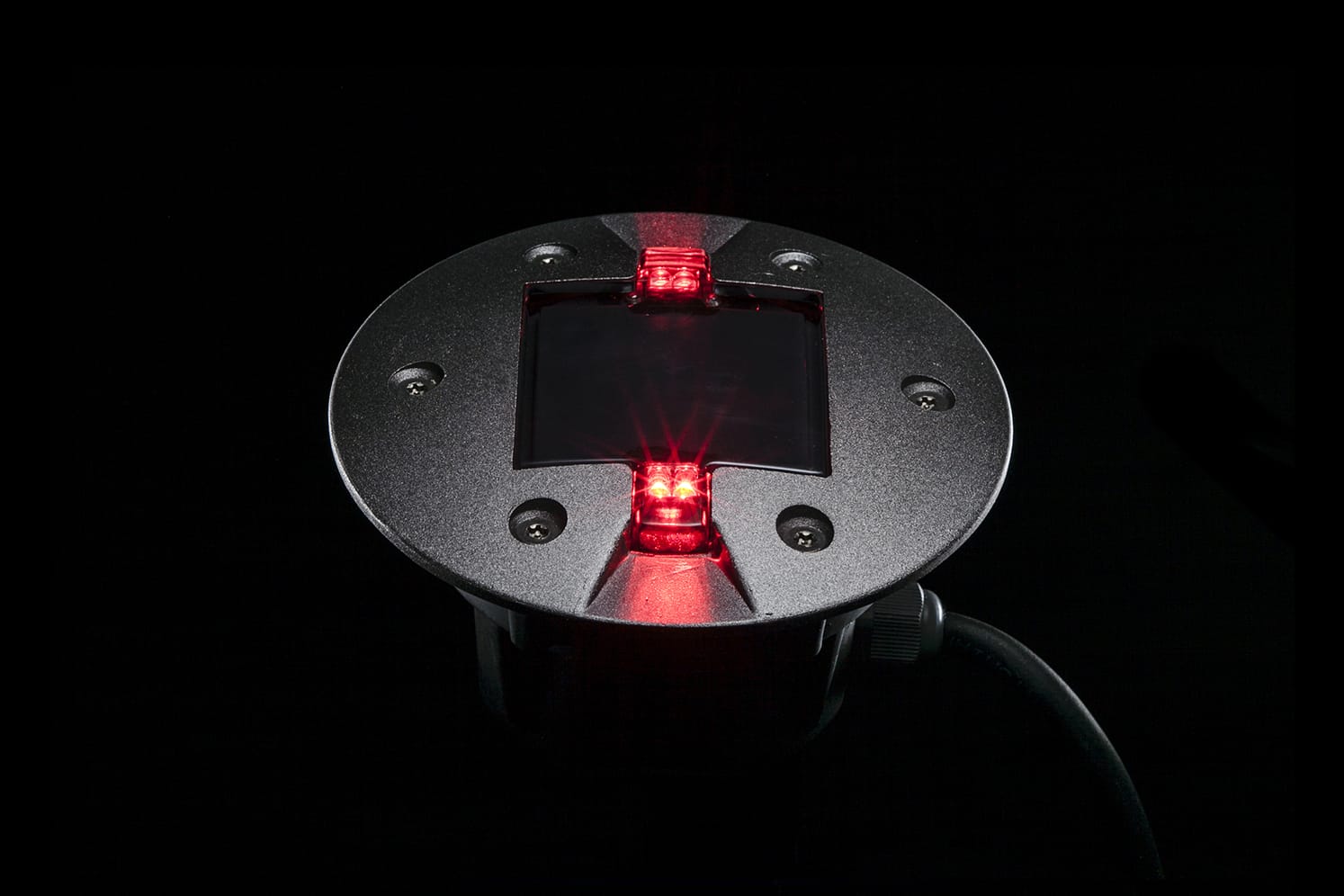

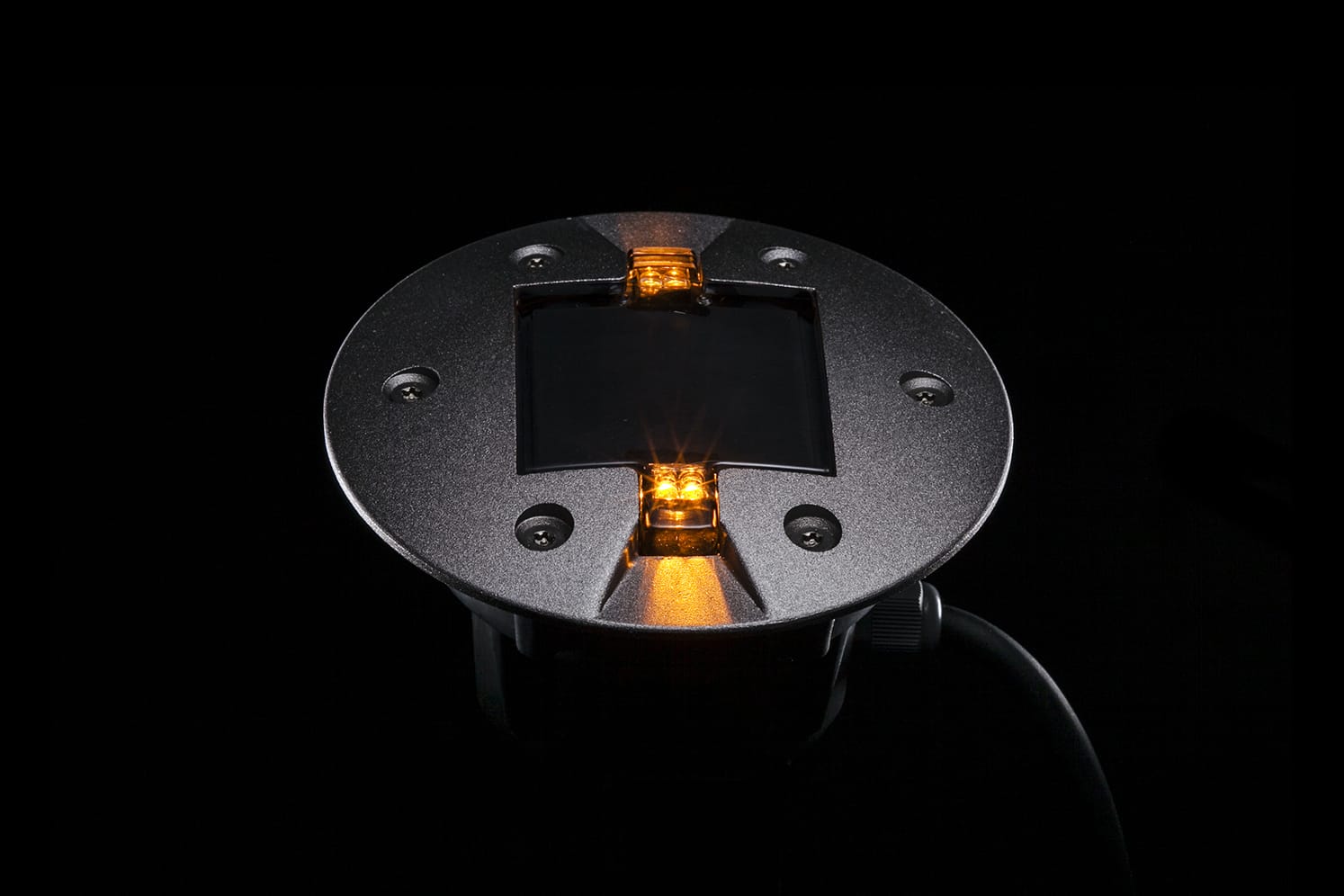

Coloris LED : blanc, bleu, vert, rouge, ambre.

1 – Repérer l’emplacement des plots.

2 – Faire un carottage circulaire de 130 à 135 mm de diamètre et de 80 mm de profondeur.

3 – A l’aide d’une disqueuse, faire une saignée dans la chaussée avec 2 traits de coupe (tranchée de 25 mm de largeur et de 70 mm de profondeur).

4 – Nettoyer, sécher les trous et la tranchée afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle (suivre les instructions de la colle utilisée).

5 – Verser la colle de scellement adéquate dans les trous, puis insérer les plots pré-câblés dans la colle. Utiliser un maillet pour arriver au niveau de sol arasant. Veiller à l’orientation des LED et au parallélisme par rapport au sol. Nettoyer immédiatement les résidus de colle à l’aide d’un chiffon propre et sec. Nous recommandons la colle époxydique bicomposante SIKADUR 30.

6 – Maintenir un poids sur le plot et laisser durcir la colle (se référer au mode d’emploi de la colle pour respecter le temps de prise nécessaire).

IMPORTANT : Veiller à ne pas plier le câble à la sortie du presse-étoupe. Protéger les câbles dans un fourreau.

Le non respect des consignes ci-dessus est susceptible de suspendre l’application de la garantie.

Durée de vie et garantie

Durée de vie supérieure à 10 ans en fonctionnement 24h/24.
Garantie 2 ans*

Maintenance par le capot amovible.

* La garantie s’applique en cas d’arrêt définitif du système lumineux dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
