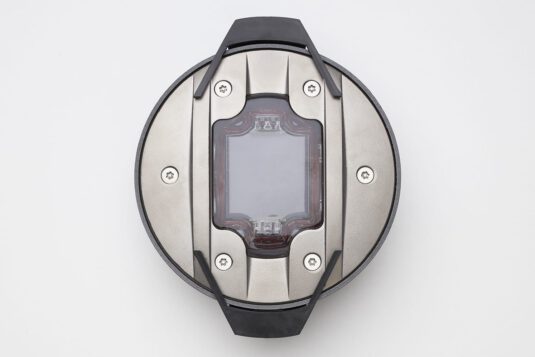

ECO-160 X
Plot solaire encastréPlot solaire inox avec GPS
Avec sa construction inox haute résistance et sa synchronisation GPS intégrée, l’ECO-160 X offre un balisage solaire précis, homogène et totalement autonome. Pensé pour les environnements soumis à de fortes contraintes mécaniques, il associe protection du module photovoltaïque, faible saillie sécurisante et maintenance facilitée pour une exploitation durable.
Applications
- Ecoquartier
- Parking
- Giratoire
- Passage piéton
- Ponton & Passerelle
- Piste cyclable
- Route & Voie rapide
Caractéristiques

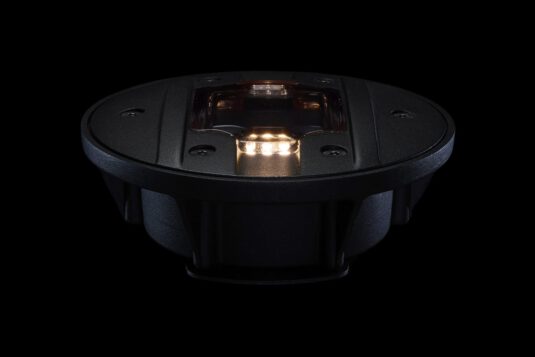

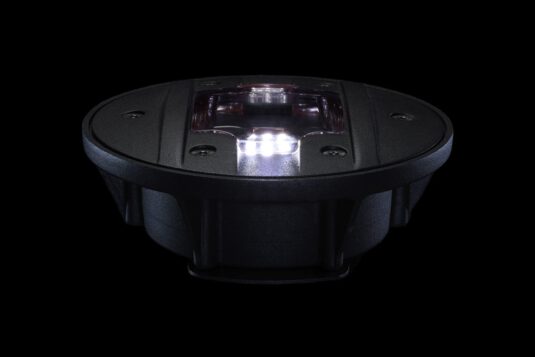

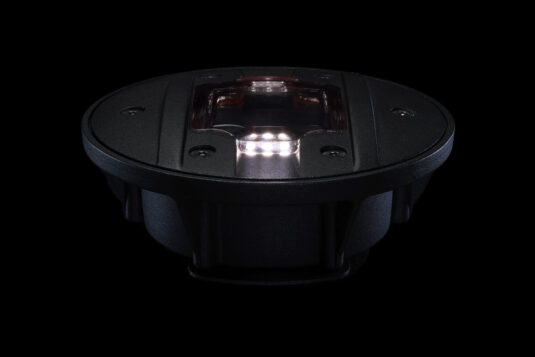

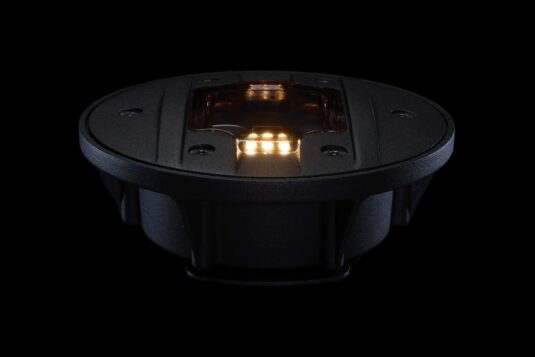

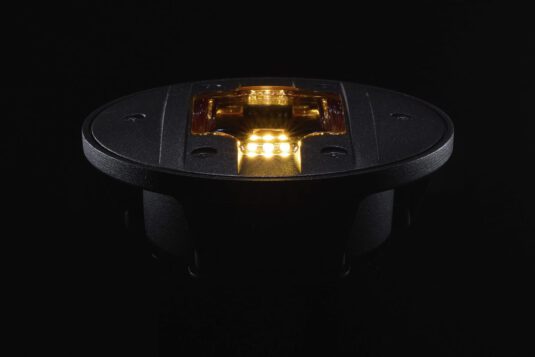

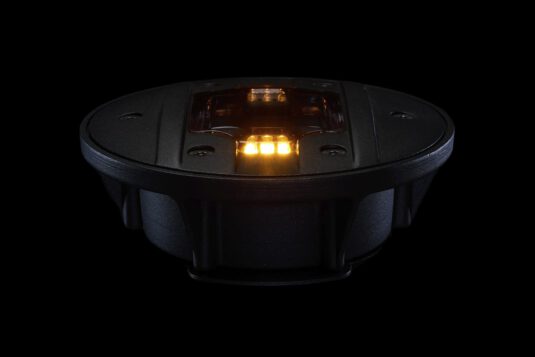

- Température de couleurs
- Matériaux

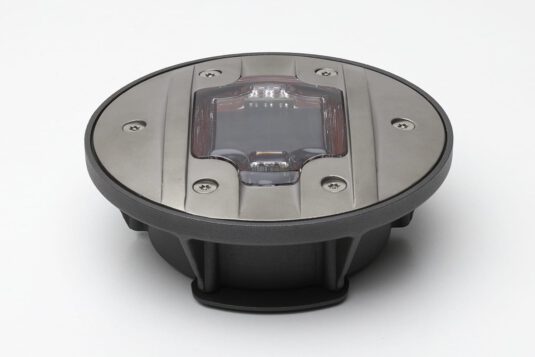

Inox 316L (capot), Aluminium anodisé (cuve), Polycarbonate (module optique), Silicium (module photovoltaïque)
- Indices de protection
IP 68 – 5 mètres
- Énergie de choc
IK10 + 100 J - adapté au passage de poids lourds 40 tonnes
- Poids
1.6 kg

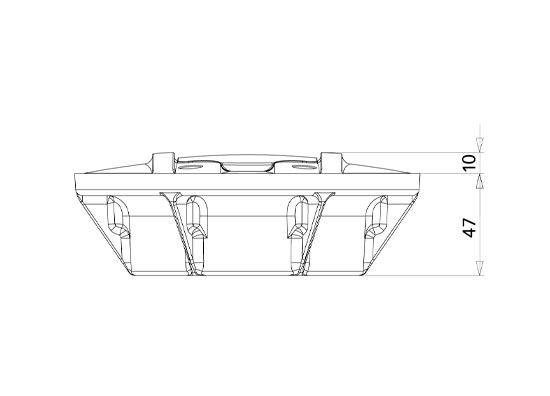

- Dimensions

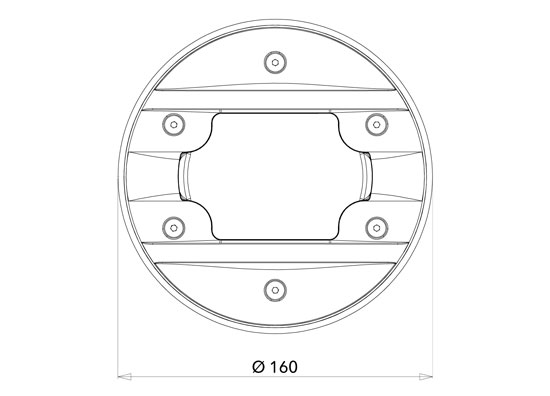

Diamètre supérieur : 160 mm
Hauteur totale : 57 mm
Profondeur d’encastrement : 47 mm
Saillie hors chaussée : 0 mm aux extrémités / 10 mm au centre.
- Alimentation et consommation
Accumulateur Ni-Mh
- Températures d’utilisation
-30°C à +85°C
- Personnalisation

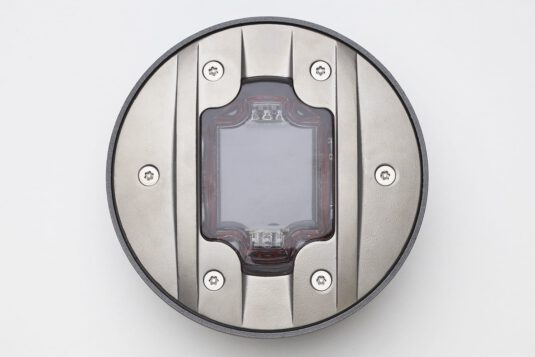

Capot inox
- LED
1 LED, 2 LED, 3 LED, 4 LED, 5 LED, 6 LED
- Caractéristiques
Balisage unidirectionnel ou bidirectionnel, 1 à 3 LED par côté. Mode fixe ou clignotant (2.5 flashs par seconde ±10%).
Option GPS pour la synchronisation du clignotement entre les plots et sans aucun câblage (1 flash par seconde ±10%).
Installation
Choix de la colle – Pour une installation sur un site où des véhicules sont amenés à circuler sur les plots, nous préconisons l’utilisation de la colle SIKADUR 42+ HE. L’installation doit se faire à des températures adaptées et en respectant le temps de séchage avant la remise en circulation (voir notice de la colle). Tout autre choix de colle engage l’installateur.
1 – Après avoir repéré l’emplacement des plots, faire un carottage circulaire de diamètre minimum 170 mm et de profondeur minimum 70 mm. Les ailettes de pose ne sont utilisables que pour des carottages de 174 mm maximum.
2 – Brosser et nettoyer soigneusement le trou afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle.

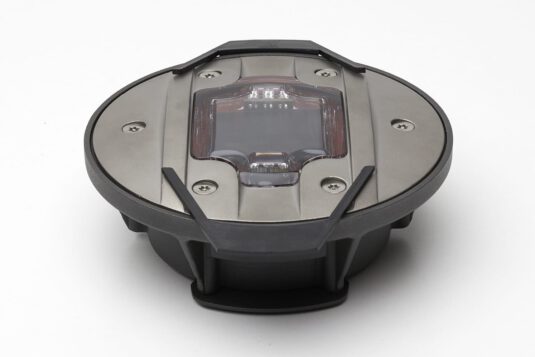

3 – Remplir le trou avec suffisamment de produit de scellement : après avoir installé les ailettes d’aide à la pose sur le plot, insérer celui-ci dans le carottage. La colle doit remonter jusqu’au niveau affleurant du sol lorsque les ailettes viennent reposer sur le bord du trou. Veiller à l’orientation des LED lors de cette étape.
4 – Maintenir un poids sur le plot et laisser prendre le scellement suffisamment longtemps avant toute sollicitation mécanique. Penser à lisser le joint pour une installation soignée. Une fois le scellement sec et robuste, casser les ailettes de pose afin de retirer la partie émergente.
Remarque – Tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les LED.
Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.
Garantie
STOCKAGE DE L’ENERGIE
a. Condensateur : durée de vie moyenne supérieure à 10 ans. Garantie 2 ans*
b. Accumulateur Ni-Mh : durée de vie moyenne supérieure à 7 ans. Garantie 2 ans*
Maintenance aisée par les 6 vis du capot inox sans desceller la cuve encastrée.
* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.
