ECO-143

Caractéristiques Installation Garantie Exemples d'applications

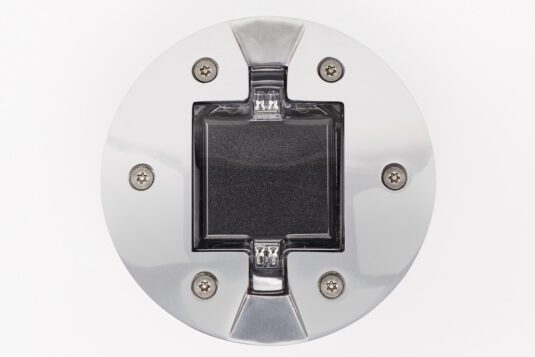

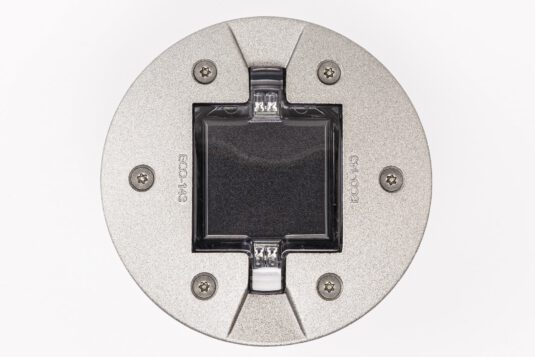

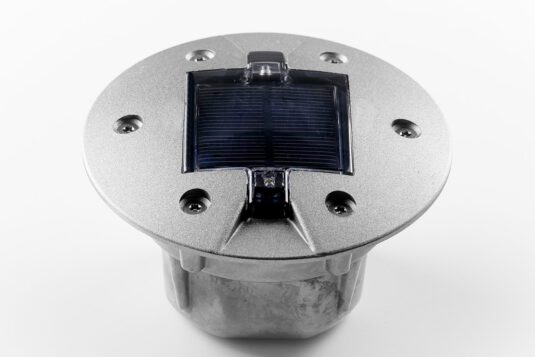

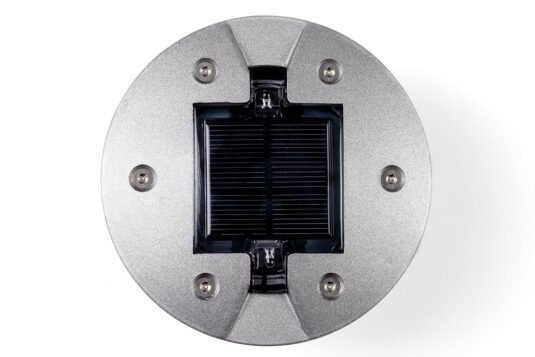

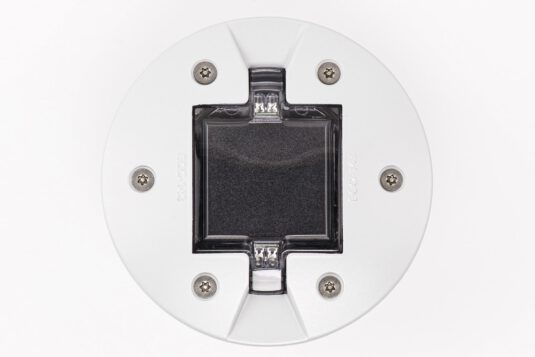

Plot solaire encastré

Plot solaire encastré pour architecture et urbanisme

Avec son design inspiré du clou de chaussée, l’ECO-143 s’intègre naturellement dans les aménagements urbains et architecturaux. Encastré et autonome, il diffuse une lumière rasante efficace tout en conservant une faible saillie adaptée aux piétons et aux deux-roues. Son accès direct par le capot permet une maintenance rapide et une exploitation durable.

Applications

Ecoquartier
Chemin piétonnier
Ponton & Passerelle
Parc & Place publique
Piste cyclable

Demande de devis Fiche technique

Caractéristiques

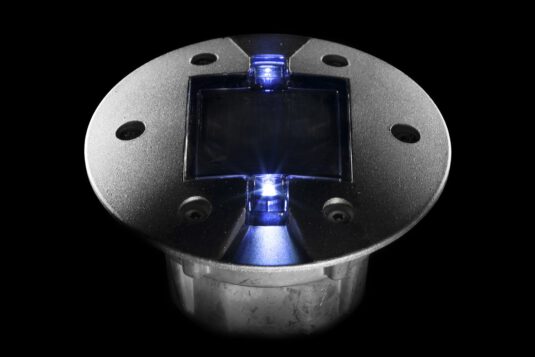

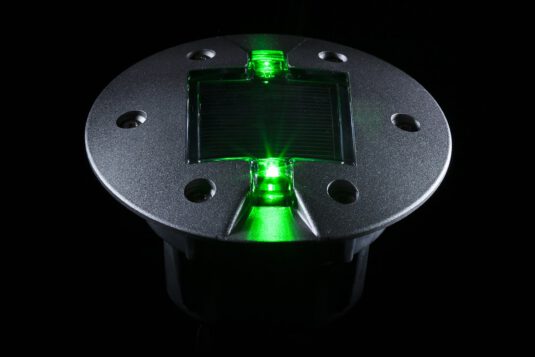

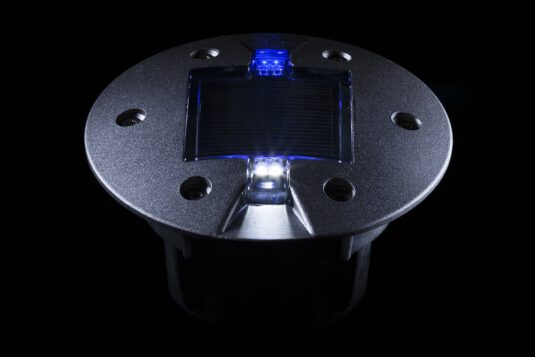

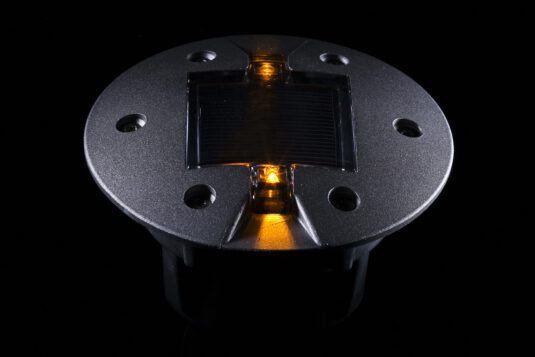

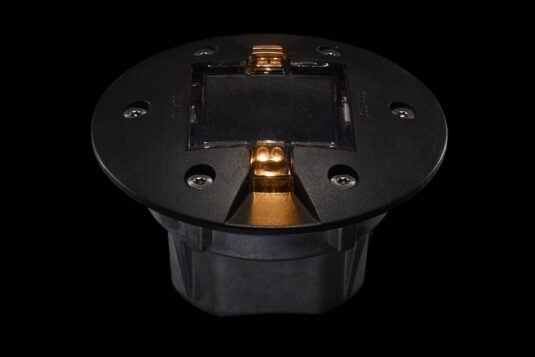

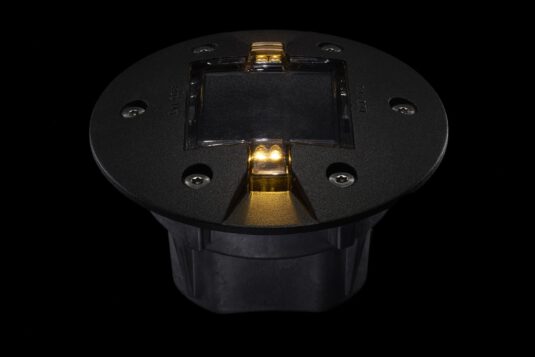

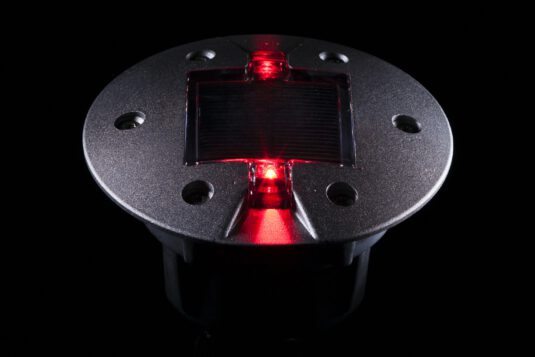

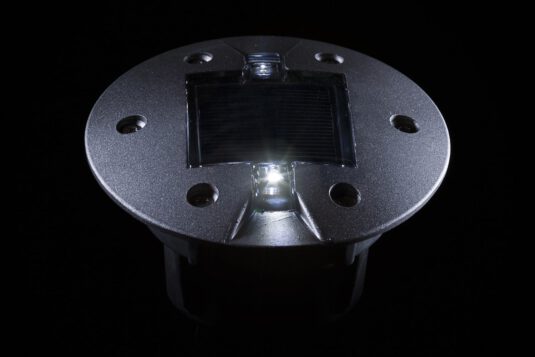

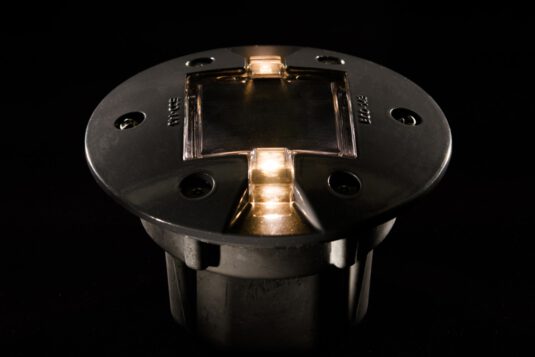

Température de couleurs

Matériaux: Aluminium, Polycarbonate, Silicium (panneau photovoltaïque)

Indices de protection: IP 68 – 5 mètres

Énergie de choc: IK10 + 100 J - adapté au passage des piétons, cycles et véhicules légers

Poids: 1 kg

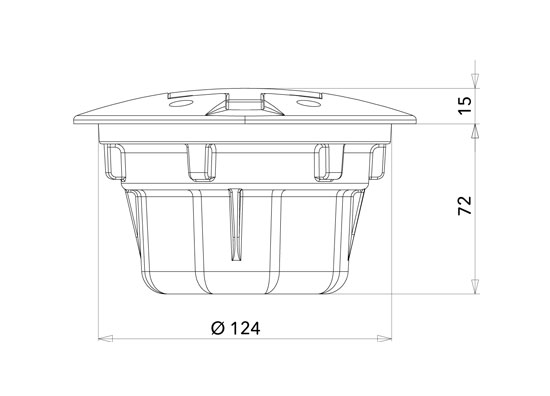

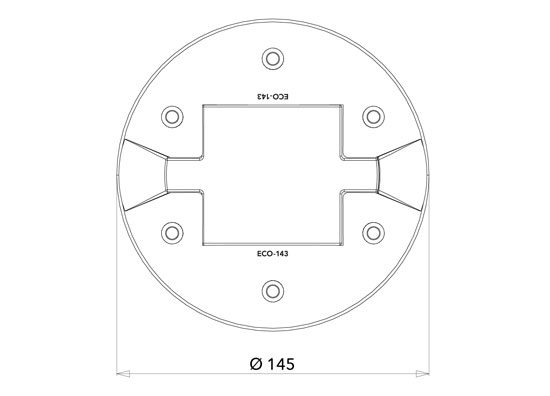

Dimensions

Diamètre supérieur : 145 mm

Hauteur totale : 87 mm

Saillie hors chaussée : 3 mm aux extrémités / 15 mm au centre

Alimentation et consommation: Condensateur / Accumulateur Ni-Mh

Températures d’utilisation: -30° C à + 85° C

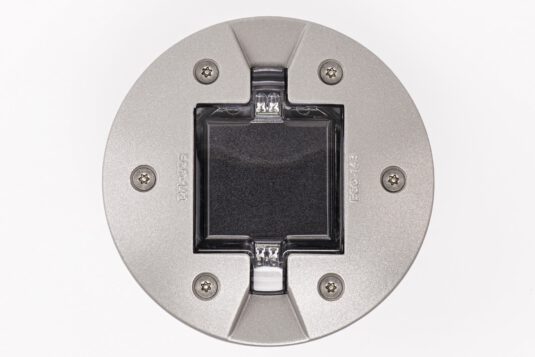

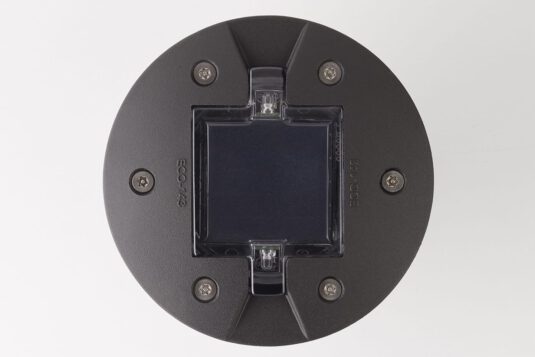

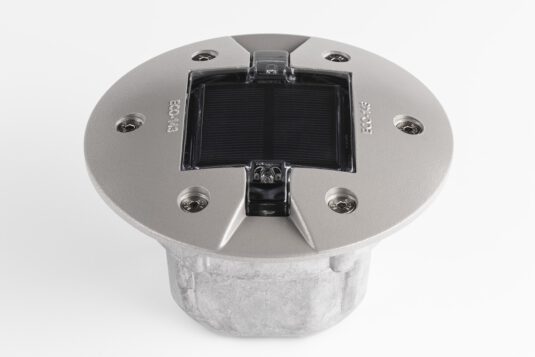

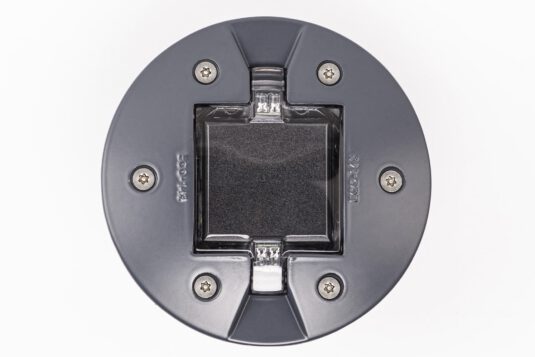

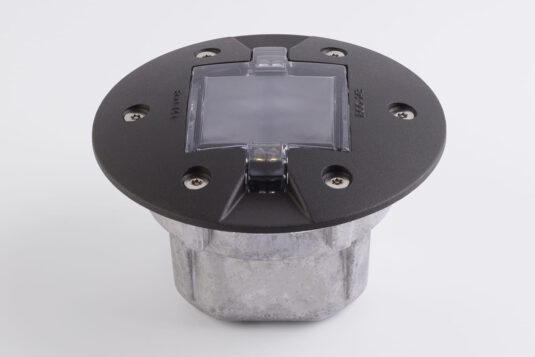

Personnalisation: Capot aluminium, capot anodisé, capot thermolaqué (RAL au choix), capot brillant, capot mat

LED: 1 LED, 2 LED, 4 LED

Caractéristiques

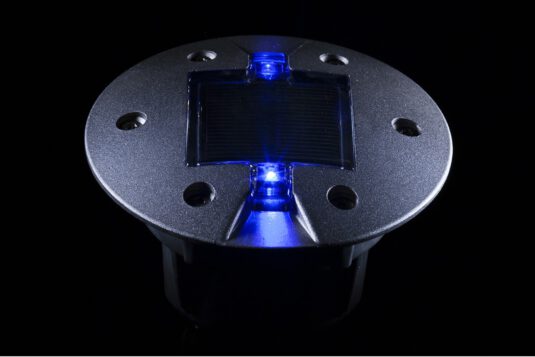

Balisage unidirectionnel ou bidirectionnel, 1 à 2 LED par côté

Mode fixe ou clignotant 2.5Hz (2.5 flashs par seconde) ±10%

Installation

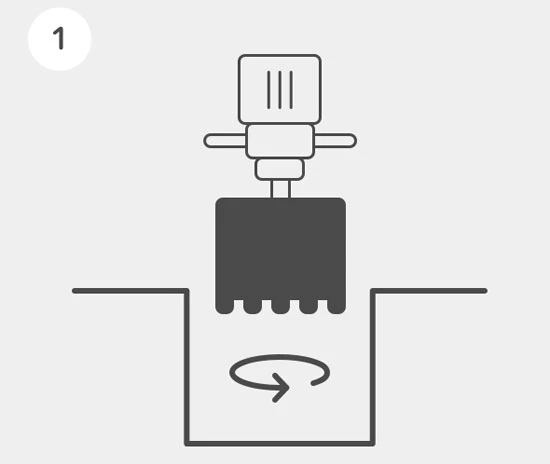

1 – Après avoir repéré l’emplacement des plots, faire un carottage circulaire de 130 mm de diamètre minimum et de 100 mm de profondeur.

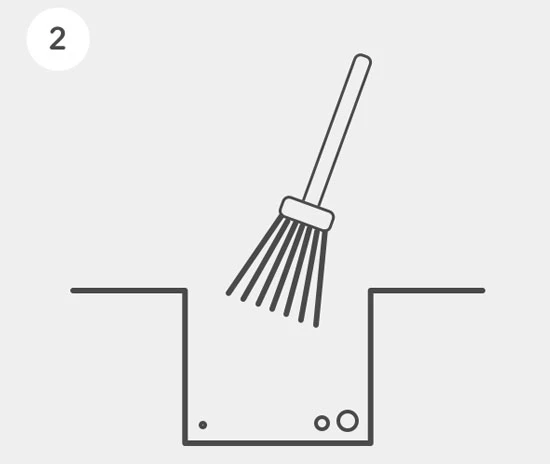

2 – Brosser et nettoyer soigneusement le trou afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle.

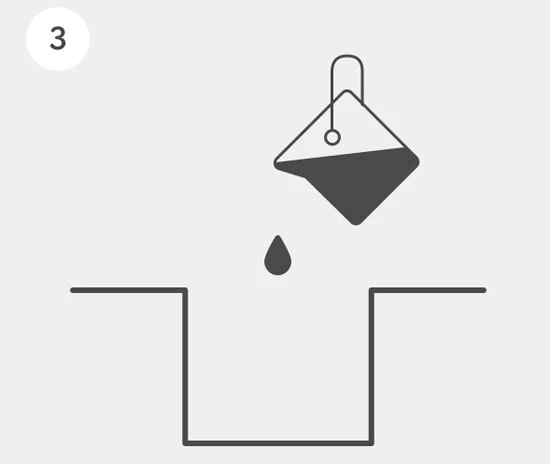

3 – Verser la colle de scellement SIKADUR 42+ HE dans le trou, puis insérer le plot dans la colle. Il est impératif d’utiliser une quantité de colle suffisante : il doit y avoir de la colle de scellement sous toute la partie inférieure du capot (formation d’une fine couche de colle débordant du capot). Le bord du capot doit arriver au niveau de sol arasant. Veiller à l’orientation des LED.

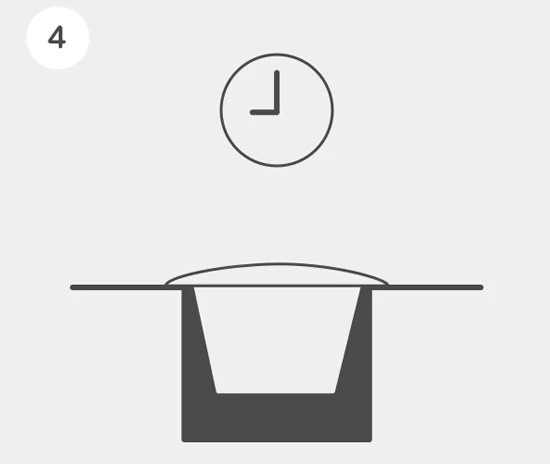

4 – Maintenir un poids sur le plot et respecter le temps nécessaire à la prise du scellement (se référer aux consignes du fabricant disponibles dans la notice technique de la colle).

Remarque : tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les LED.

Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.

Garantie

BATTERIE
a. Condensateur : durée de vie moyenne supérieure à 10 ans. Garantie 2 ans*
b. Accumulateur Ni-Mh : durée de vie moyenne supérieure à 5 ans. Garantie 2 ans*

Maintenance par le capot amovible.

* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.

Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.

Recyclage
