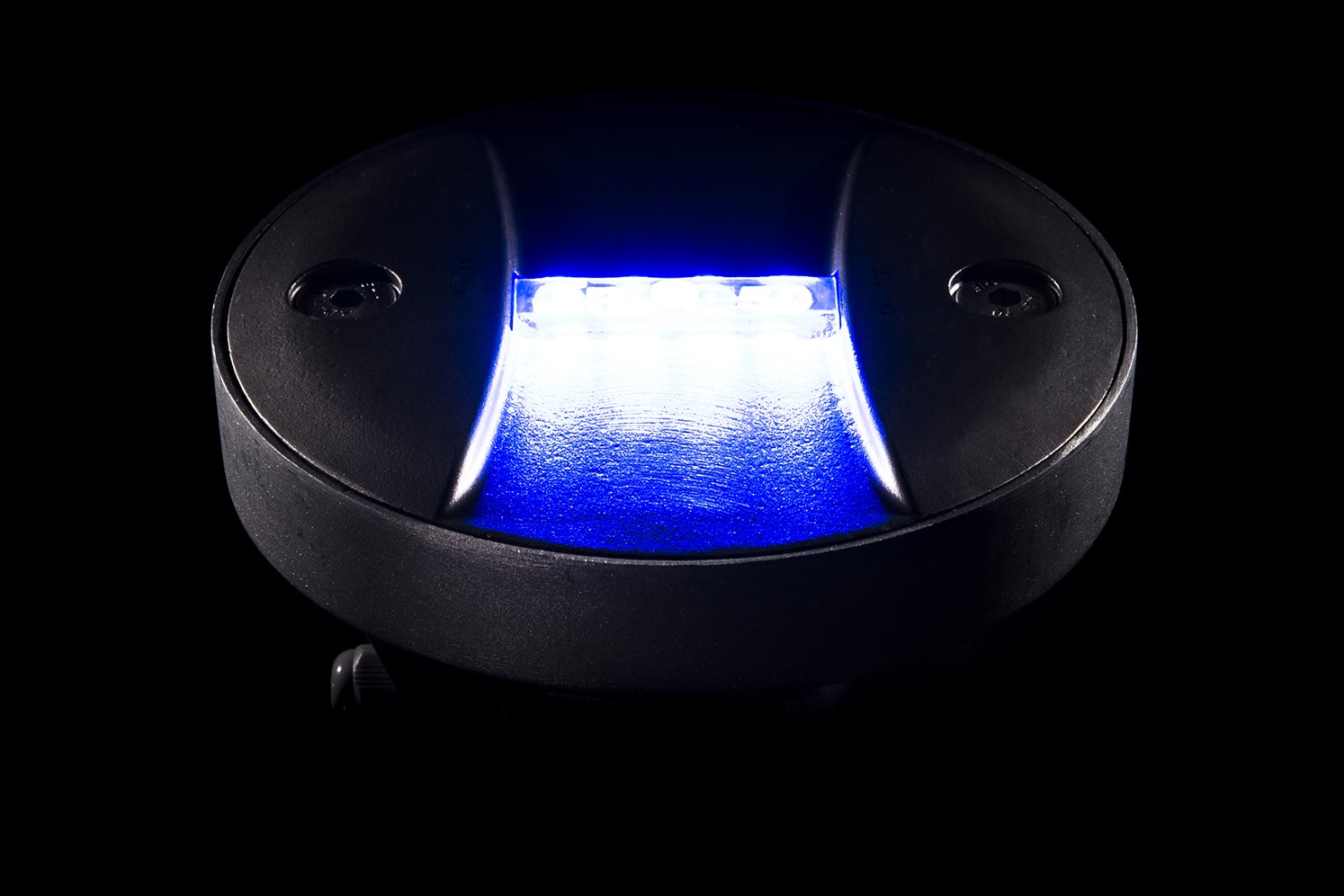

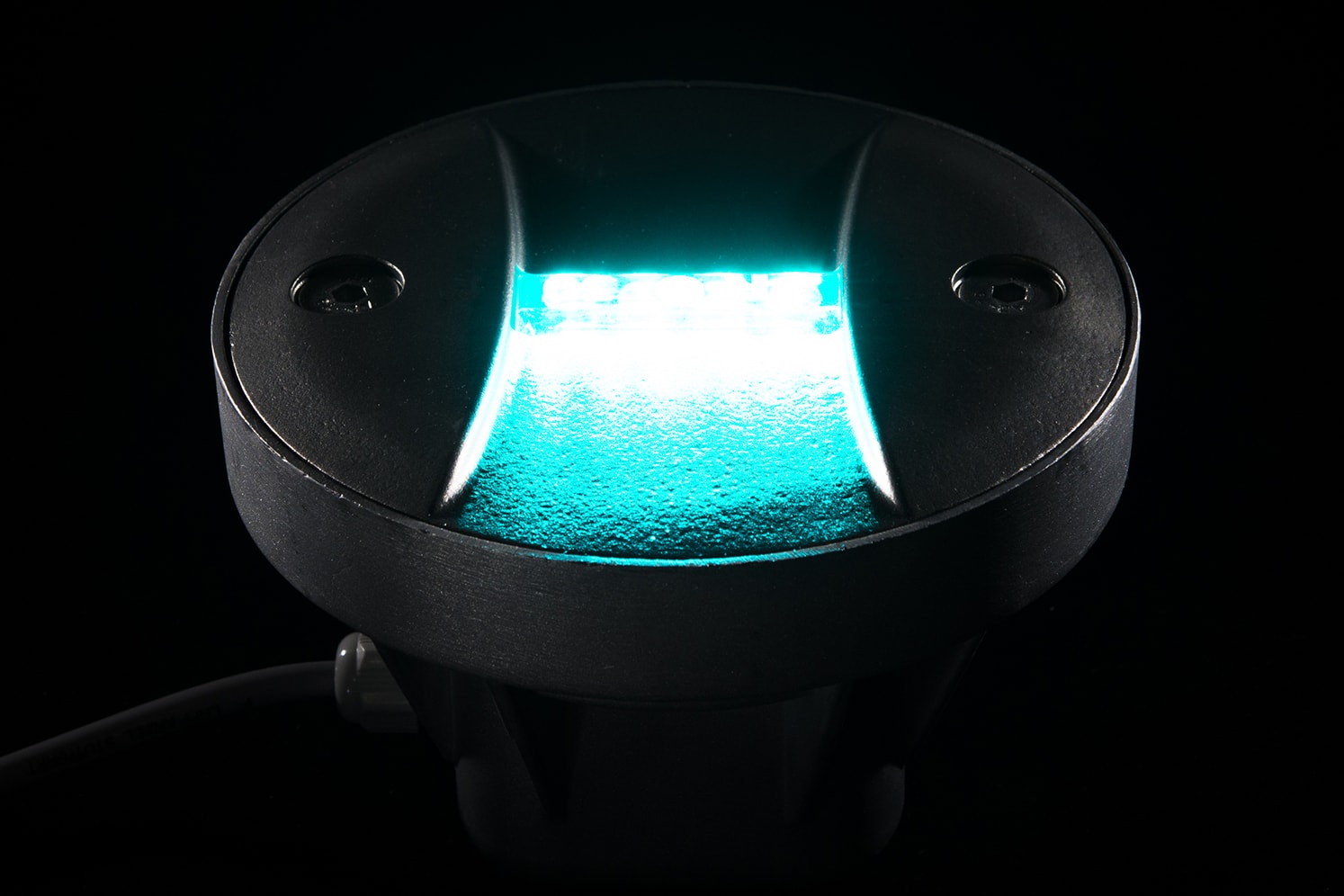

LED de puissance à haute intensité lumineuse.

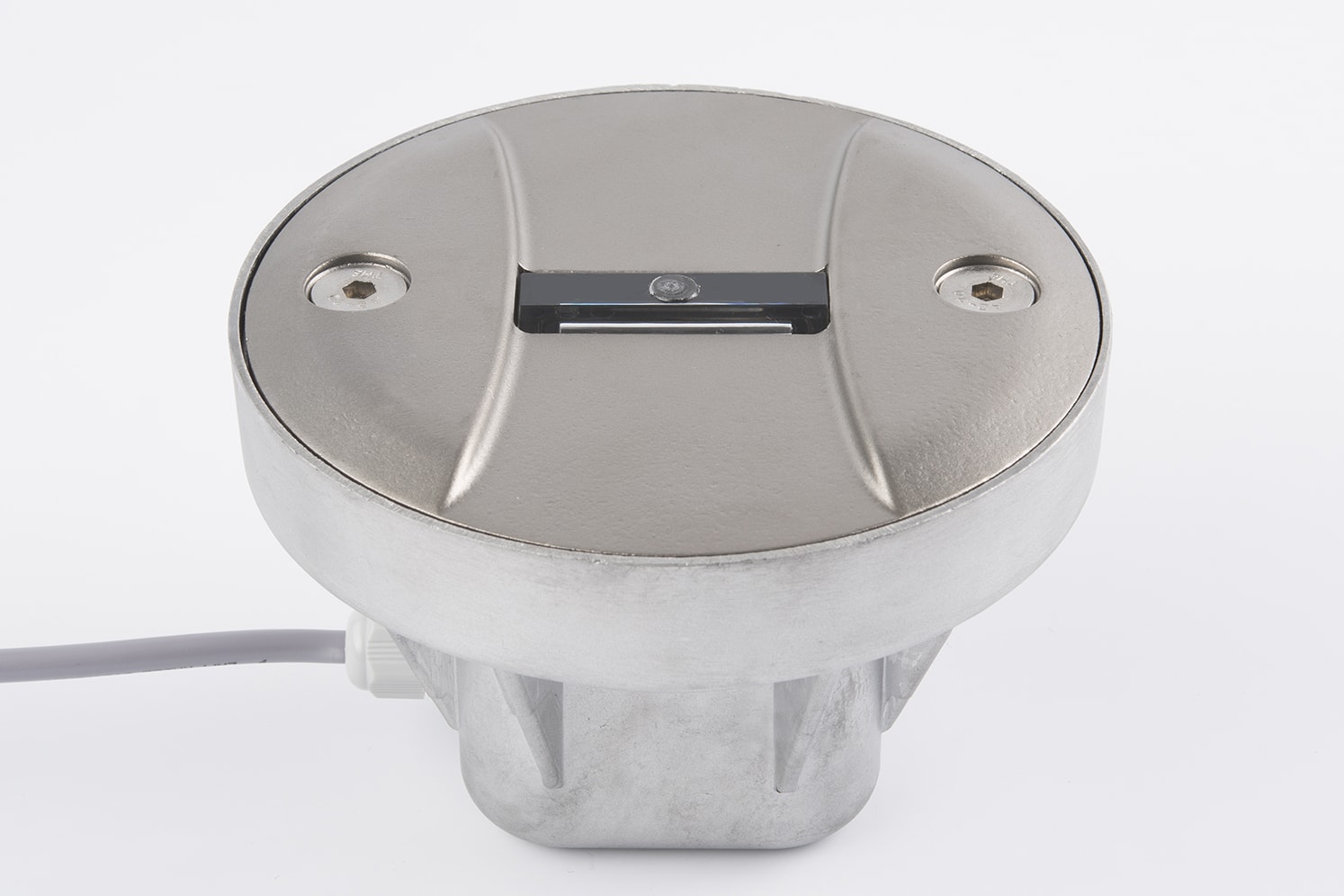

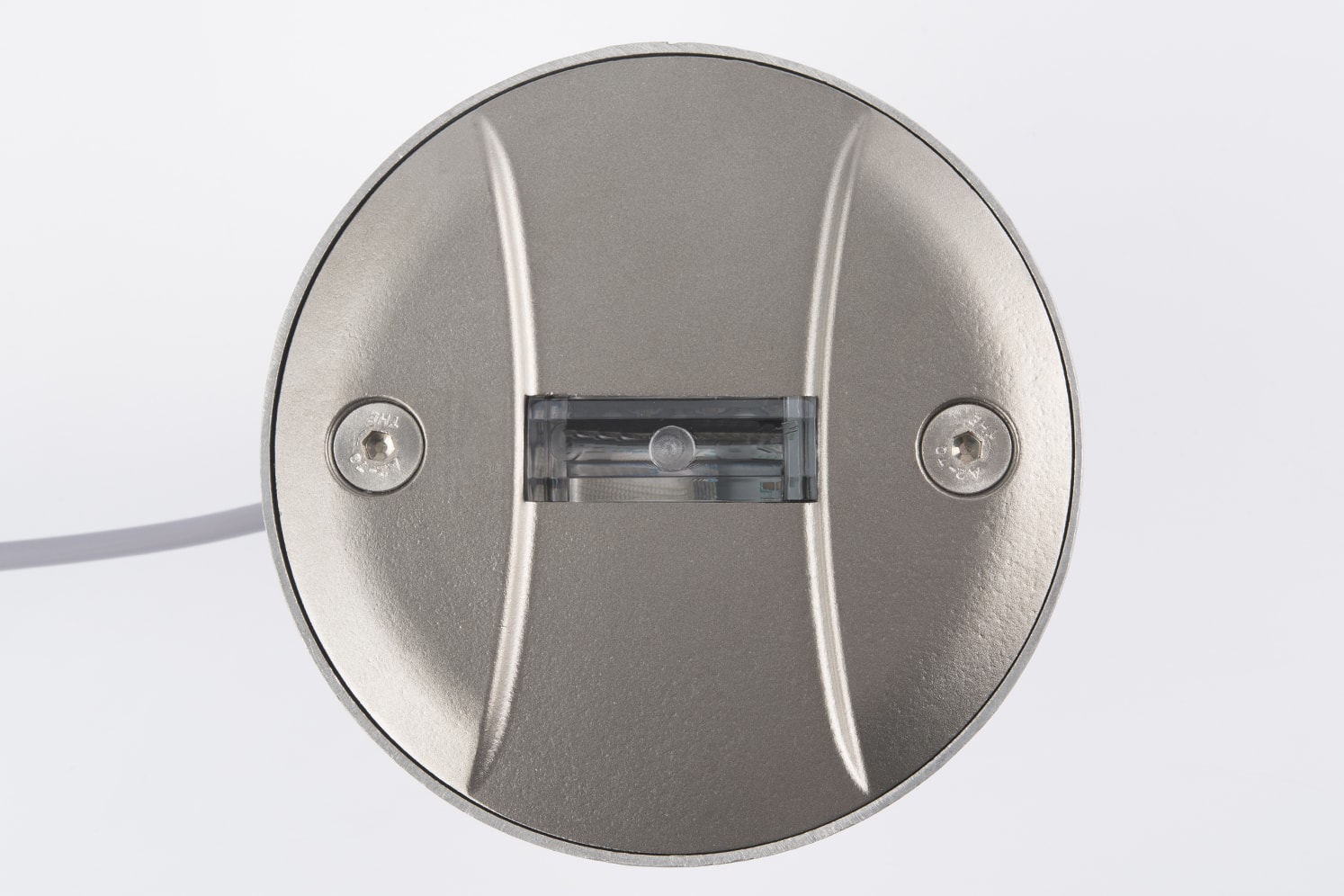

Plot câblé très basse tension ECO-850, très puissant pour une visibilité de jour et à travers le brouillard. Maintenance facile, très faible saillie pour installation sur route, pilotable avec gamme de contrôleurs ECO-INNOV MC-500.

Résistance
Piéton
Cycliste
Voiture
Camion
160T
Standards
IK10 (20 Joules)
IP68
Couleurs LED

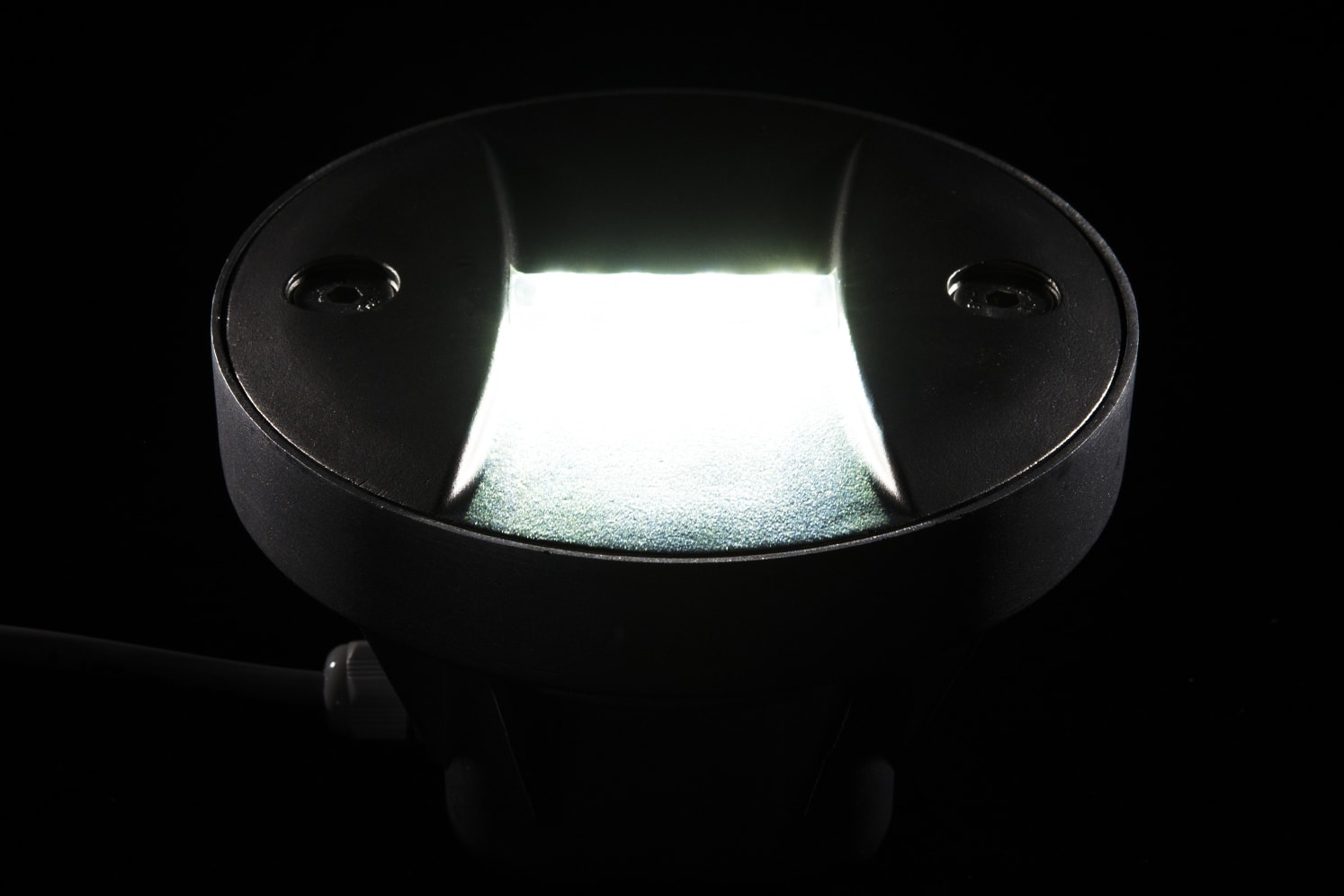

6500K
4000K

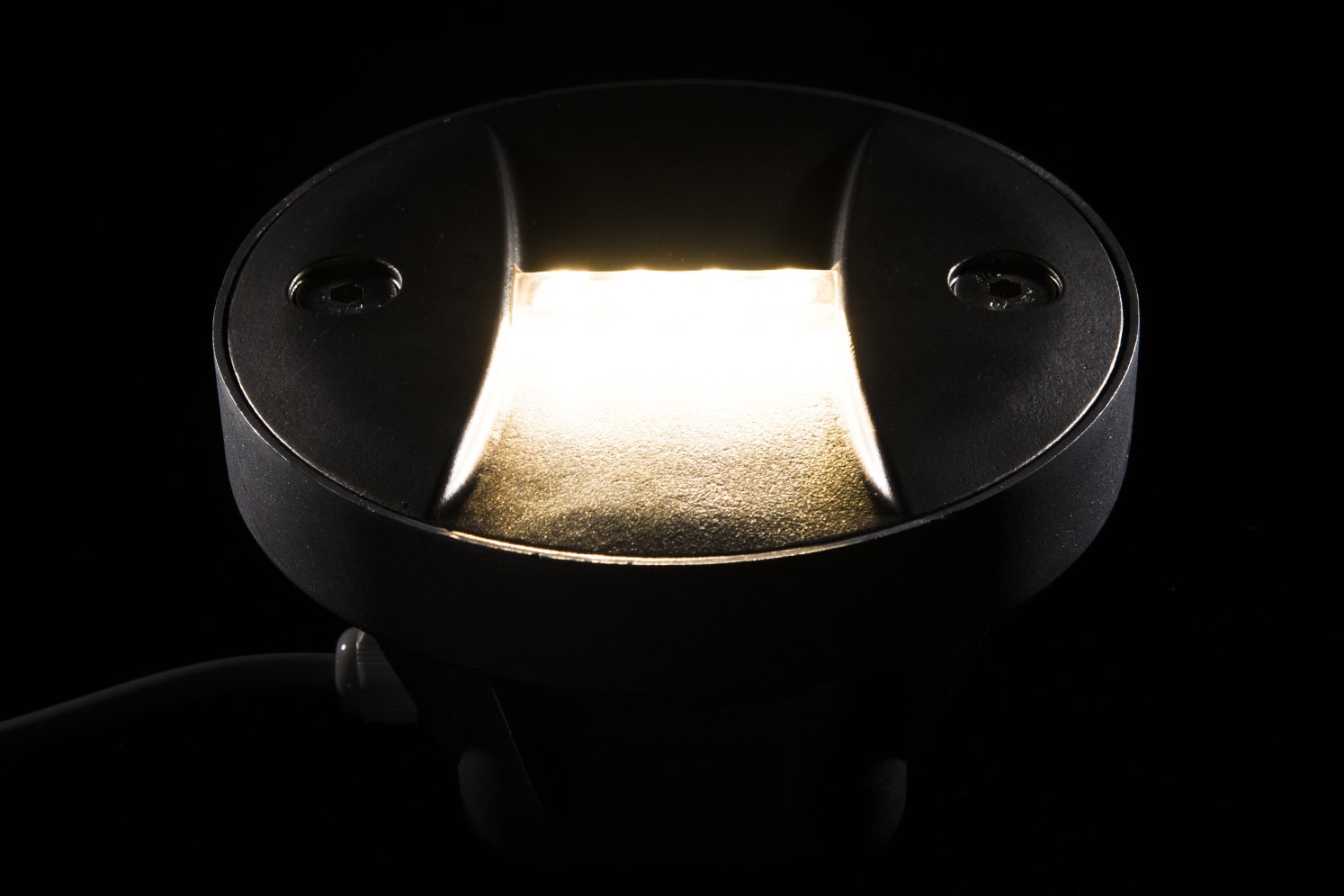

3000K
Ambre

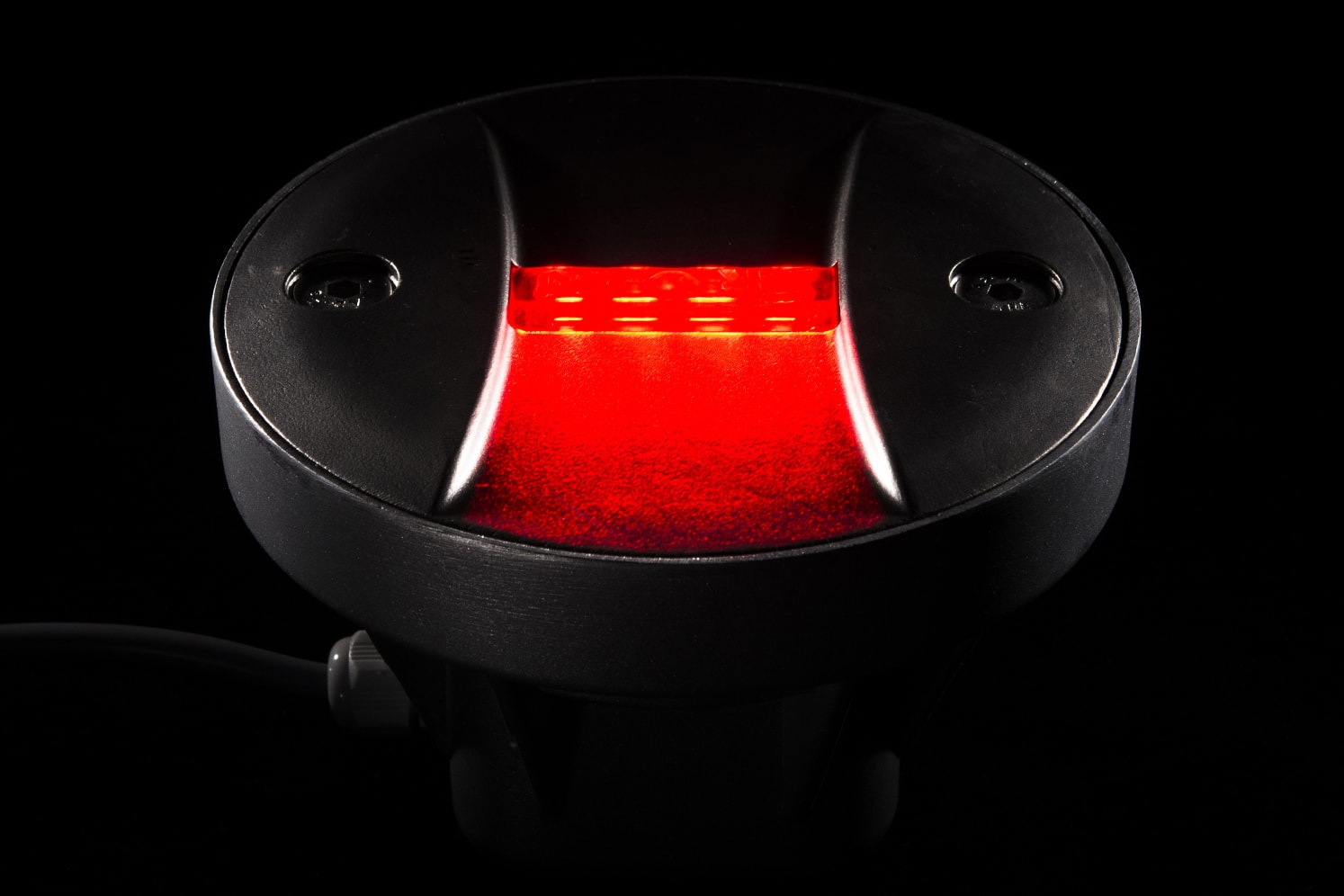

Rouge
Vert
Bleu
Balisage

4 LED, Fixe, Clignotant, Clignotant synchronisé, Séquentiel, Rasant

Personnalisation

Capot inox, Capot chasse neige, Câblage sur mesure

Recyclage
Ecosystem
Certifications
RoHS
CE

CARACTÉRISTIQUES TECHNIQUES

Dimensions et poids
Diamètre du plot : 144 mm.
Hauteur totale : 95 mm.
Saillie hors chaussée : 4 mm au centre du plot (adapté aux lames de chasse-neige).
Poids : environ 2 Kg.

Matériaux
Polycarbonate, aluminium (base), alliage inox 329LN (capot).
Recyclage pris en charge par ECOSYSTEM.

Alimentation et consommation
24V DC / 4,8 W.

Classe électrique
Classe III.

Températures d’utilisation
-30°C à +85°C.

Applications
Adapté aux trafics intensifs.
Supporte la circulation de véhicules lourds.

Connectique
1 ou 2 presse-étoupes et 3 mètres de câble HO7RN-F 2×1,5 mm² par défaut.
Câble supplémentaire ou pré-câblage des plots entre eux sur demande.

Résistance à la pression
Plus de 160 tonnes sur la surface du plot.

Indices de protection
IP 68 (étanchéité).
IK 10 (résistance à l’impact).

CARACTÉRISTIQUES LUMINEUSES

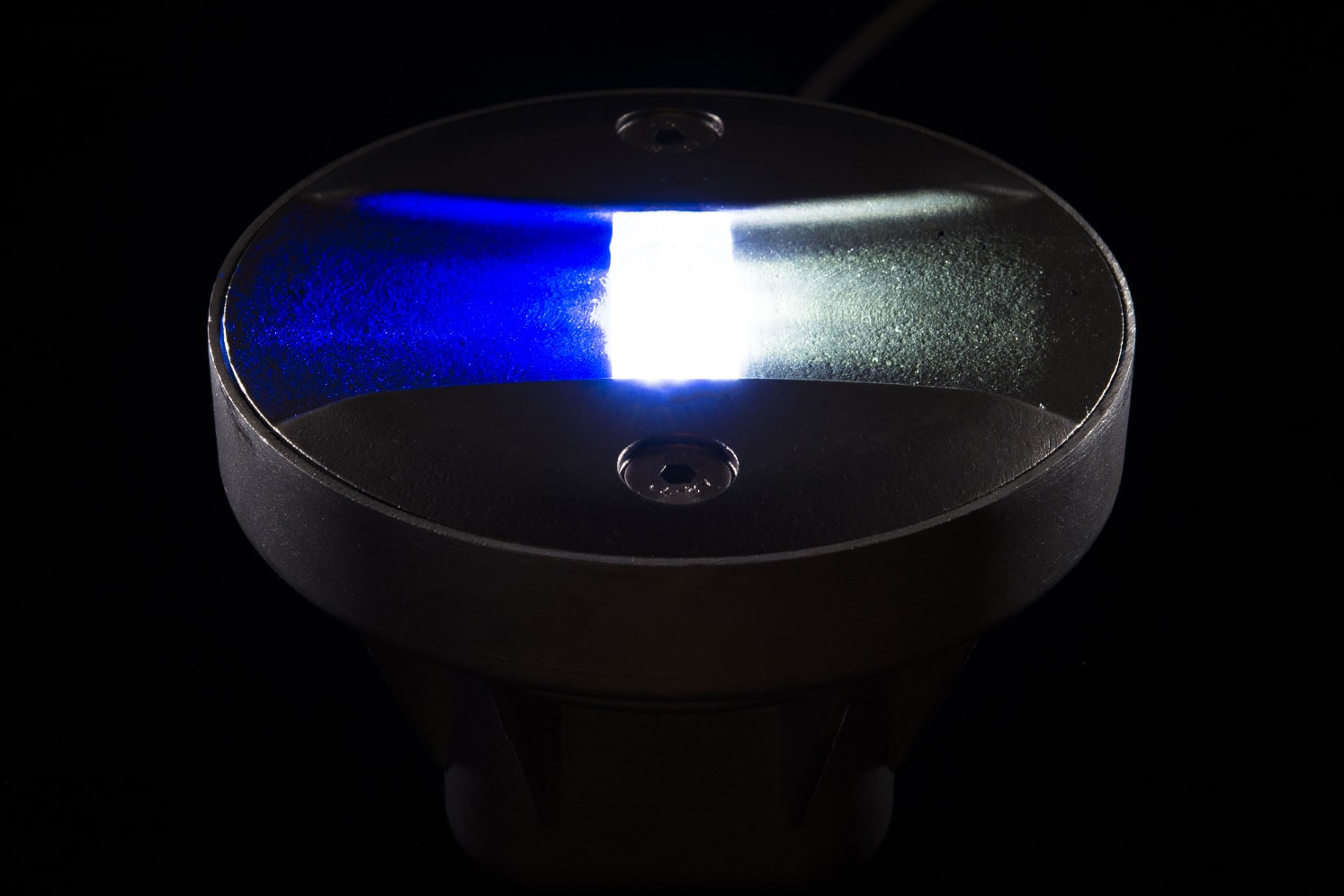

Balisage unidirectionnel 4 LED ou bidirectionnel 2×2 LED.
Mode fixe, clignotant ou séquentiel.

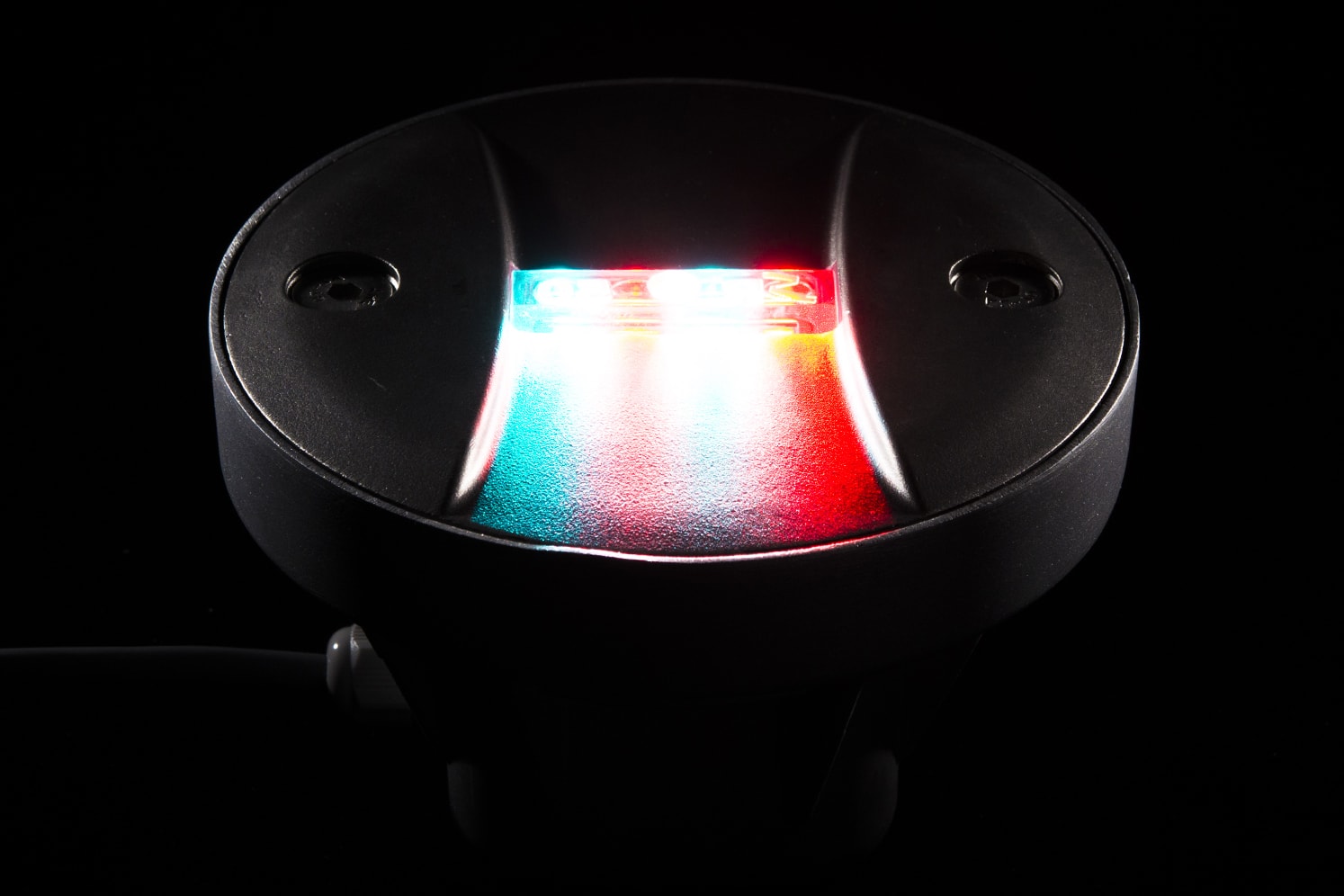

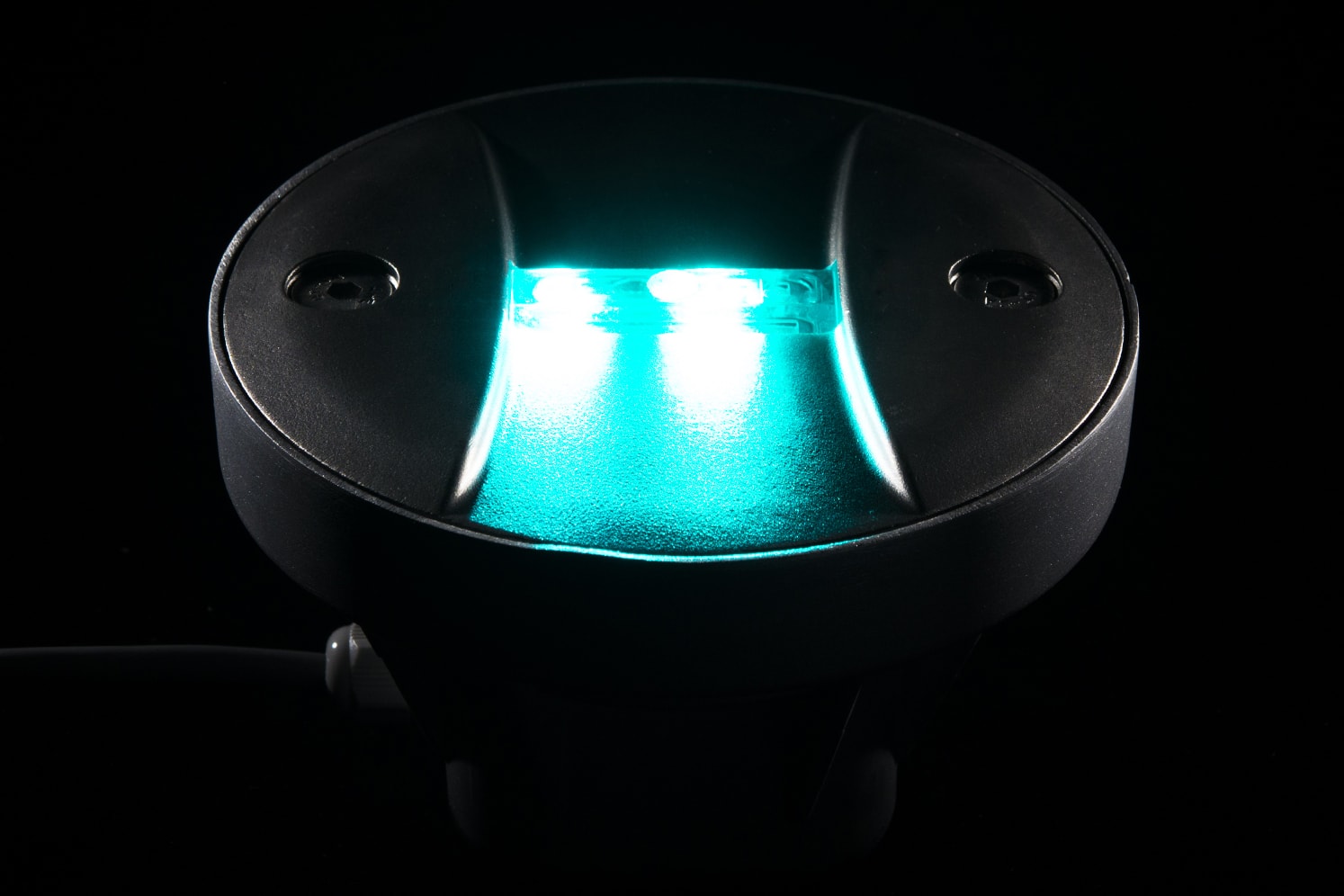

Coloris LED : blanc, bleu, vert, rouge, ambre.

1 – Repérer l’emplacement des plots.

2 – Faire un carottage circulaire de minimum 148 mm de diamètre et de 110 mm de profondeur.

3 – Creuser entre les trous une tranchée de minimum 25 mm de largeur et de 70 mm de profondeur.

4 – Nettoyer, sécher les trous et la tranchée afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle (suivre les instructions de la colle utilisée).

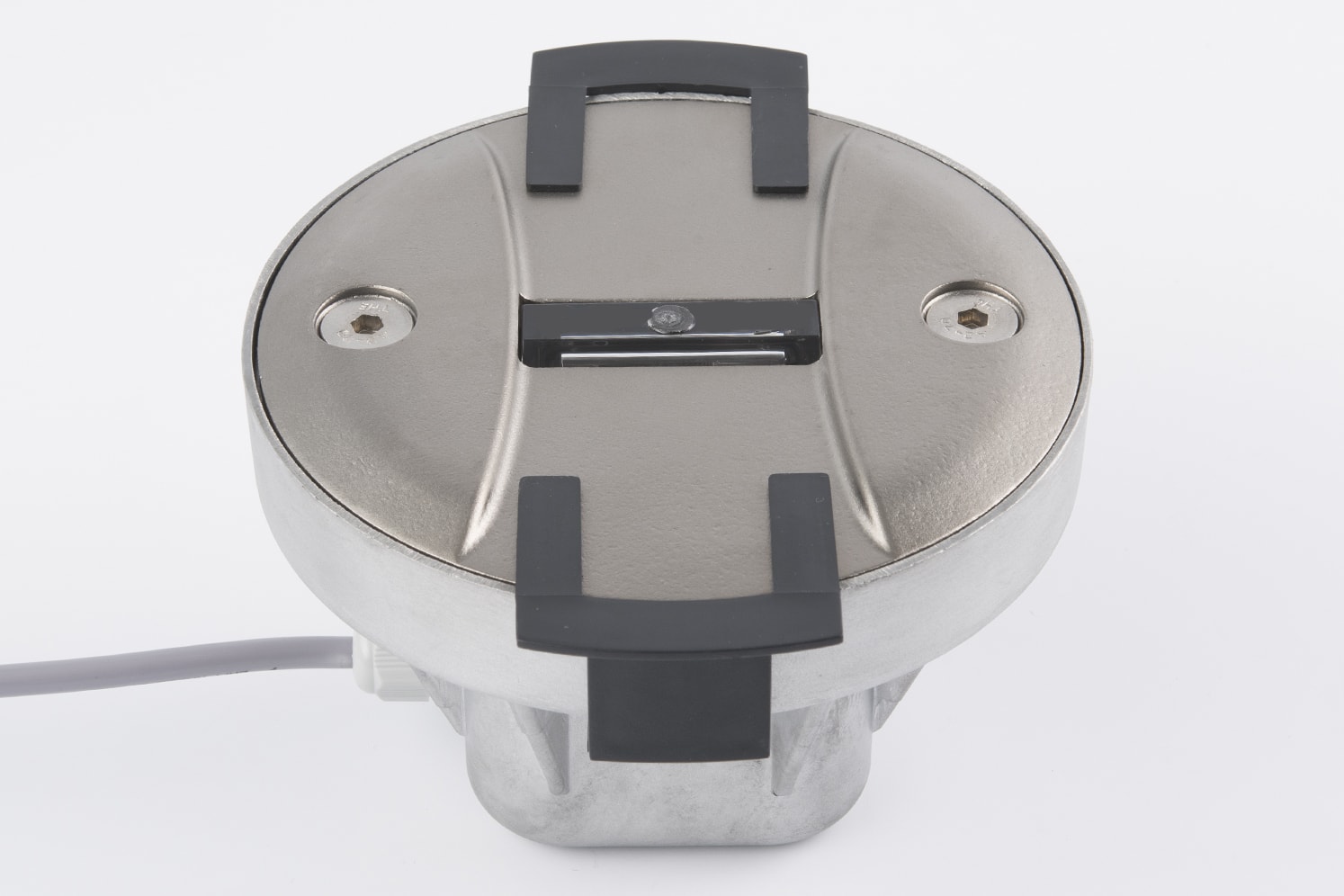

5 – Verser la colle de scellement adéquate dans les trous, puis après avoir installé les ailettes de pose, insérer les plots pré-câblés dans la colle. Enfoncer le plot au niveau arasant du sol. Veiller à l’orientation des LED et au parallélisme par rapport au sol. Nettoyer immédiatement les résidus de colle à l’aide d’un chiffon propre et sec. Nous recommandons la colle époxydique bicomposante SIKADUR 30 (joint gris) ou le mortier hydraulique SIKA FASTFIX 138 FTP (joint noir).

6 – Maintenir un poids sur le plot et laisser durcir la colle (se référer au mode d’emploi de la colle pour respecter le temps de prise nécessaire).

IMPORTANT : Veiller à ne pas plier le câble à la sortie du presse-étoupe. Protéger les câbles dans un fourreau.

Le non respect des consignes ci-dessus est susceptible de suspendre l’application de la garantie.

Durée de vie et garantie

Durée de vie supérieure à 5 ans en fonctionnement 24h/24.
Garantie 2 ans*

Maintenance par le capot amovible.

* La garantie s’applique en cas d’arrêt définitif du système lumineux dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.

Recyclage

ECO-INNOV est adhérent fondateur de la filière de recyclage dédiée aux DEEE* Pro et gérée par l’éco-organisme ECOSYSTEM. Nous finançons la reprise des matériels électroniques de sécurité, d’éclairage et de régulation usagés de nos clients afin de satisfaire à nos obligations légales et de permettre à nos clients de remplir les leurs.

L’identifiant unique FR006801_05MBCK attestant de l’enregistrement au registre des producteurs de la filière EEE, en application de l’article L.541-10-13 du Code de l’Environnement a été attribué par l’ADEME à la société ECO-INNOV (SIRET 451 859 409 00026). Cet identifiant atteste de sa conformité au regard de son obligation d’enregistrement au registre des producteurs d’Equipements Electriques et Electroniques et de la réalisation de ses déclarations de mises sur le marché auprès d’Ecosystem.

ECO-INNOV est ainsi l’un des premiers producteurs à offrir à ses clients une solution simple et gratuite de collecte pour leurs DEEE Pro, sans considération de date de mise sur le marché. La collecte s’effectue via un réseau de proximité constitué de déchèteries professionnelles et de certains grossistes.
